Diyotlar - Köprü Doğrultucular
BR810

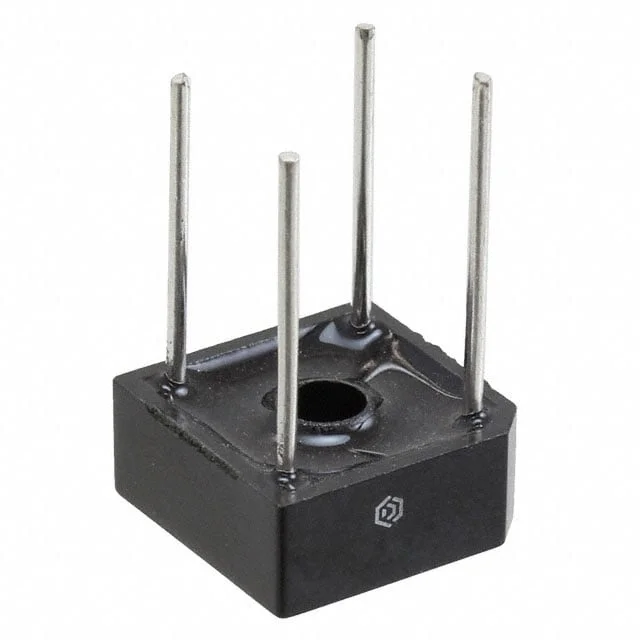

BRIDGE RECT 1PHASE 1KV 8A BR-8
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- BR810
BR810 Hakkında
BR810, GeneSiC Semiconductor tarafından üretilen tek faz köprü doğrultucu diyottur. 1 kV peak reverse voltaj ve 8 A ortalama doğrultulmuş akım kapasitesi ile AC/DC güç dönüşüm uygulamalarında kullanılır. 1.1 V maksimum forward voltaj ve 10 µA reverse leakage akımı ile verimli güç kaybı sağlar. -65°C ile 125°C arasında çalışma sıcaklığında güvenilir performans gösterir. Through hole BR-8 paket tipi ile standart PCB montajına uyumludur. Şarj cihazları, endüstriyel güç kaynakları ve low-frequency AC/DC dönüştürücülerde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 125°C (TJ) |
| Package / Case | 4-Square, BR-8 |
| Part Status | Active |
| Supplier Device Package | BR-8 |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 4 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
