Diyotlar - Köprü Doğrultucular

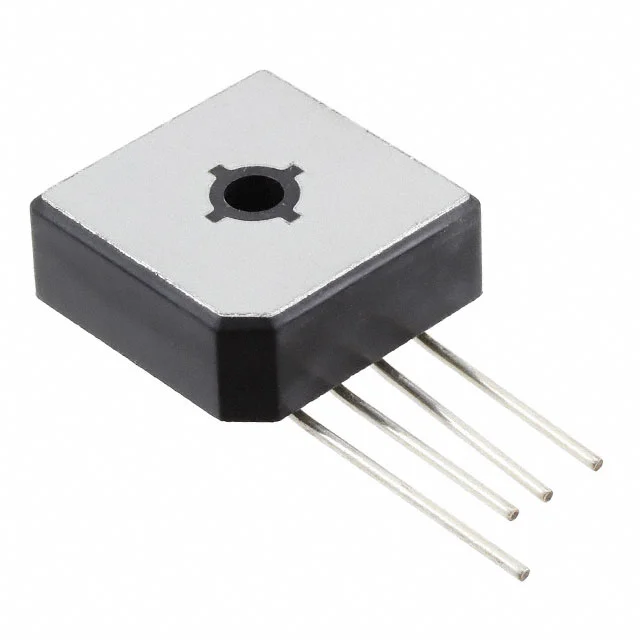

BR5010L-G
BRIDGE RECT 1PHASE 1KV 50A BR-L
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-SIP
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- BR5010L
BR5010L-G Hakkında
BR5010L-G, Comchip Technology tarafından üretilen tek faz köprü doğrultucu diyottur. AC gerilimi DC gerilime çevirmek için kullanılır ve 1 kV peak reverse voltage ile 50 A average rectified current değerine sahiptir. Through Hole montaj yapısına ve 4-SIP, with Heat Sink pakete sahiptir. Maksimum forward voltage değeri 25 A akımda 1.1 V, reverse leakage akımı ise 1000 V altında 10 µA seviyesindedir. Güç kaynakları, endüstriyel doğrultma devreleri, batarya şarj devreleri, motor sürücü girişleri ve AC-DC dönüşüm gereken çeşitli elektronik uygulamalarda kullanılabilir. -55°C ile 150°C jonksiyon sıcaklığı aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 50 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SIP, with Heat Sink |
| Part Status | Active |
| Supplier Device Package | BR-L |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 25 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
