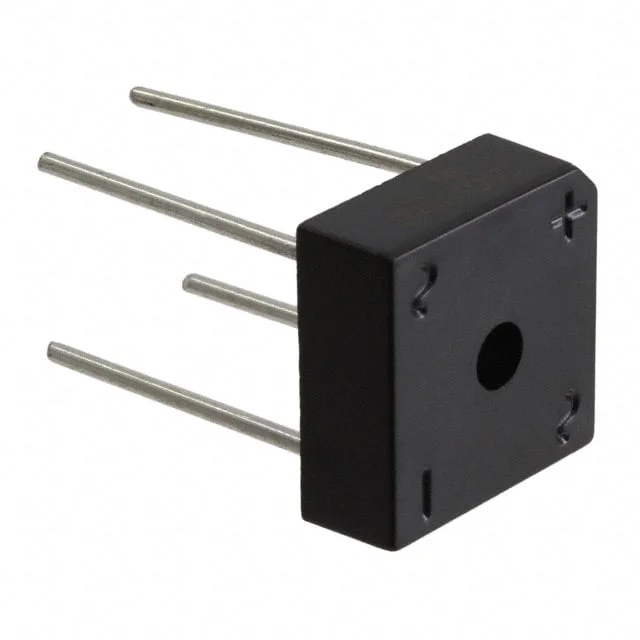

BR1010SG-G
BRIDGE RECT 1PHASE 1KV 10A BR-8
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- BR1010SG
BR1010SG-G Hakkında
BR1010SG-G, Comchip Technology tarafından üretilen tek faz köprü doğrultucu (bridge rectifier) diyottur. 1 kV peak reverse voltaj ve 10 A ortalama doğrultulmuş akım kapasitesi ile AC/DC güç dönüşüm uygulamalarında kullanılır. Chassis mount BR-8 pakette sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. 1.1 V forward voltaj ve 10 µA @ 1000 V reverse leakage özellikleriyle, endüstriyel güç kaynakları, şarj cihazları ve switching power supply devrelerinde yaygın olarak uygulanır. Standard diyot teknolojisi kullanarak üretilen BR1010SG-G, aktif ve seri üretim durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, BR-8 |
| Part Status | Active |
| Supplier Device Package | BR-8 |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
