Diyotlar - Köprü Doğrultucular

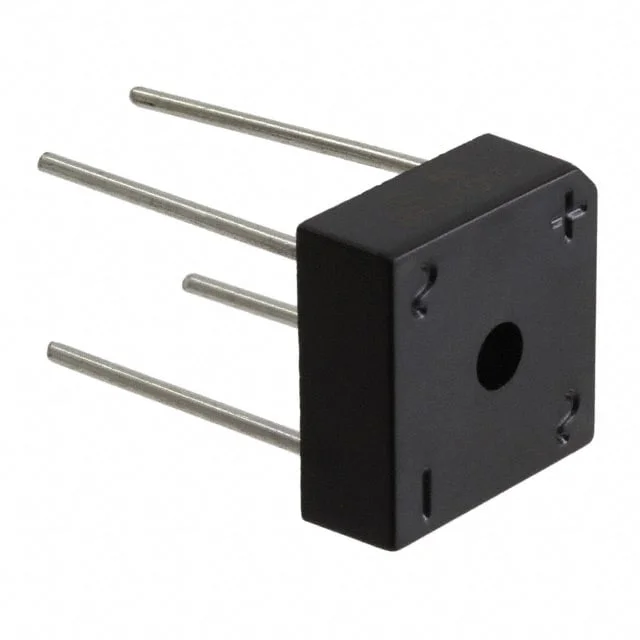

BR1004SG-G
BRIDGE RECT 1PHASE 400V 10A BR-8
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- BR1004SG
BR1004SG-G Hakkında
BR1004SG-G, Comchip Technology tarafından üretilen tek faz köprü doğrulttucu diyottur. 400V peak reverse voltaj ve 10A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, AC elektriksel sinyallerin DC'ye dönüştürülmesinde kullanılır. Chassis mount BR-8 paketinde sunulan BR1004SG-G, endüstriyel güç kaynakları, şarj devreleri ve AC/DC konverter uygulamalarında yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışma sıcaklık aralığında stabil performans sunarak, güvenilir ve uzun ömürlü hizmet sağlar. Maksimum forward voltajı 1.1V @ 5A ve reverse leakage akımı 10µA @ 400V'dur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 400 V |
| Diode Type | Single Phase |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, BR-8 |
| Part Status | Active |
| Supplier Device Package | BR-8 |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 5 A |
| Voltage - Peak Reverse (Max) | 400 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
