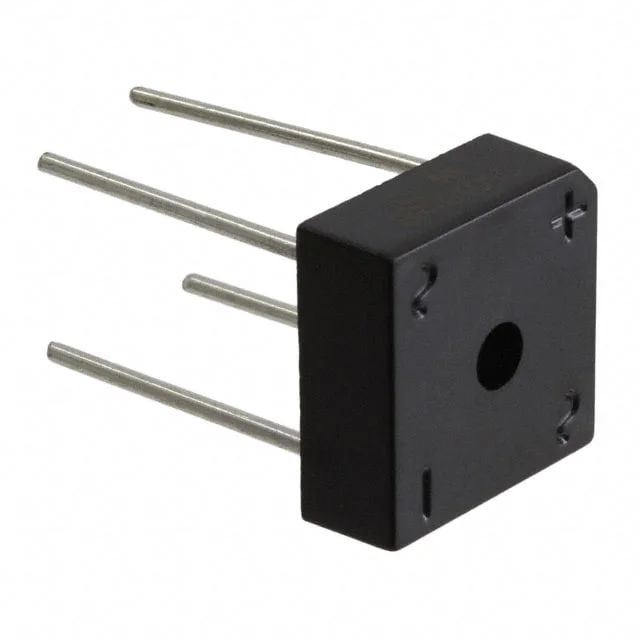

BR1001SG-G
BRIDGE RECT 1PHASE 100V 10A BR-8
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- BR1001SG
BR1001SG-G Hakkında
BR1001SG-G, Comchip Technology tarafından üretilen tek faz köprü doğrultucusudur. 10A ortalama doğrultulmuş akım kapasitesi ile AC giriş sinyallerinin DC çıkışa dönüştürülmesinde kullanılır. 100V pik ters voltaj derecelendirmesi ile güç kaynakları, inverter devreleri ve endüstriyel elektronik uygulamalarında yaygın olarak tercih edilir. Chassis mount BR-8 paketi ile PCB'ye sabitlenir. -55°C ile 150°C arasında çalışan geniş sıcaklık aralığı, zorlu çevre koşullarındaki uygulamalara uygunluk sağlar. 1.1V maksimum forward voltajı ve 10µA ters kaçak akımı karakteristikleri ile verimli doğrultma işlemi gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Single Phase |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, BR-8 |
| Part Status | Active |
| Supplier Device Package | BR-8 |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 5 A |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
