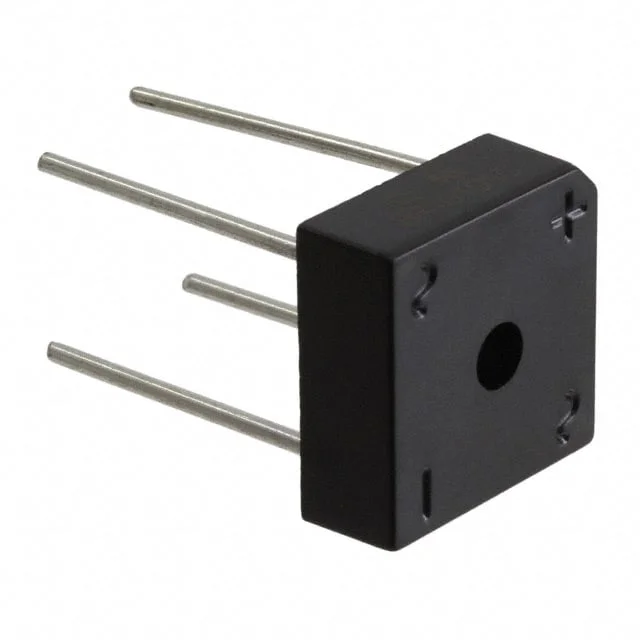

BR10005SG-G
BRIDGE RECT 1PHASE 50V 10A BR-8
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- BR10005SG
BR10005SG-G Hakkında
BR10005SG-G, Comchip Technology tarafından üretilen tek fazlı köprü doğrultucu diyottur. AC giriş gerilimini DC gerilime çevirmek için kullanılır ve 10 A ortalama doğrultulmuş akım ile 50 V tepe ters gerilim değerine sahiptir. Chassis mount yapısı ve BR-8 paket tipi ile güç kaynakları, endüstriyel kontrol devreleri ve çeşitli doğrultma uygulamalarında tercih edilir. 1.1 V maksimum ileri gerilim düşümü ve düşük ters kaçak akım değeriyle temel köprü doğrultma görevini yerine getirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Single Phase |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, BR-8 |
| Part Status | Active |
| Supplier Device Package | BR-8 |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 5 A |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
