Transistörler - Bipolar (BJT) - RF

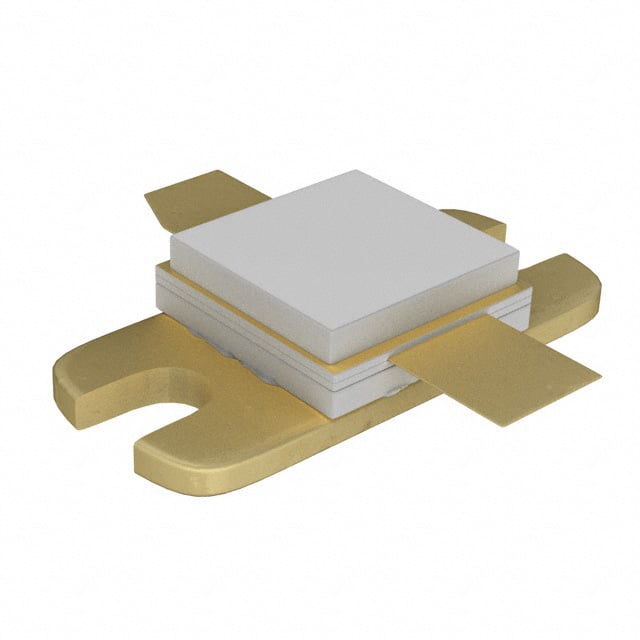

BLS3135-65,114
RF TRANS NPN 75V 3.5GHZ CDFM2
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOT-422A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- BLS3135
BLS3135-65,114 Hakkında
BLS3135-65,114, NXP Semiconductors tarafından üretilen RF TRANS NPN transistördür. 75V maksimum Vce(br) ile 3.5GHz transition frequency'de çalışan bu bileşen, yüksek frekanslı uygulamalar için tasarlanmıştır. 8A maksimum collector akımı ve 200W güç kapasitesi ile RF amplifikasyon ve switching uygulamalarında kullanılır. SOT-422A (CDFM2) yüzey montaj paketinde sunulan bu transistör, 2A collector akımında 40 minimum DC current gain sağlar. 200°C maksimum junction sıcaklığında çalışabilmesi, endüstriyel ve telekomünikasyon RF devrelerinde uygulanabilirliğini arttırır. Ürün şu anda obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 2A, 5V |
| Frequency - Transition | 3.5GHz |
| Gain | 7dB |
| Mounting Type | Surface Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | SOT-422A |
| Part Status | Obsolete |
| Power - Max | 200W |
| Supplier Device Package | CDFM2 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 75V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
