Transistörler - Bipolar (BJT) - RF

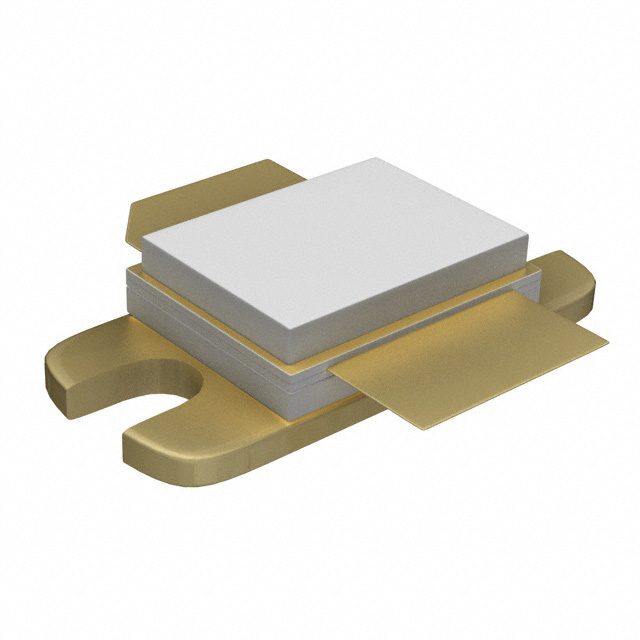

BLS2731-110,114
RF TRANS NPN 75V 3.1GHZ CDFM2
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-439A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- BLS2731
BLS2731-110,114 Hakkında
BLS2731-110,114, Ampleon tarafından üretilen NPN tipi RF transistördür. 75V collector-emitter breakdown voltajı ile yüksek voltaj uygulamalarında çalışmaya uygun tasarlanmıştır. 3.1GHz transition frequency ile UHF frekans bandında kullanılır. Maksimum 12A collector akımı ve 500W güç kapasitesi sayesinde base station amplifikatörleri, broadcast, endüstriyel RF uygulamaları ve güç amplifikasyon devrelerinde tercih edilir. SOT-423A CDFM2 paketinde sunulan bu bileşen, 200°C'ye kadar yüksek sıcaklıklarda çalışabilme özelliğine sahiptir. Chassis mount tipi montaj seçeneği ile ısı yönetimi kritik uygulamalarda kullanıldığında etkili soğutma sağlar. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 12A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 3A, 5V |
| Frequency - Transition | 3.1GHz |
| Gain | 7dB |
| Mounting Type | Chassis Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | SOT-423A |
| Part Status | Obsolete |
| Power - Max | 500W |
| Supplier Device Package | CDFM2 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 75V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
