Transistörler - Bipolar (BJT) - RF

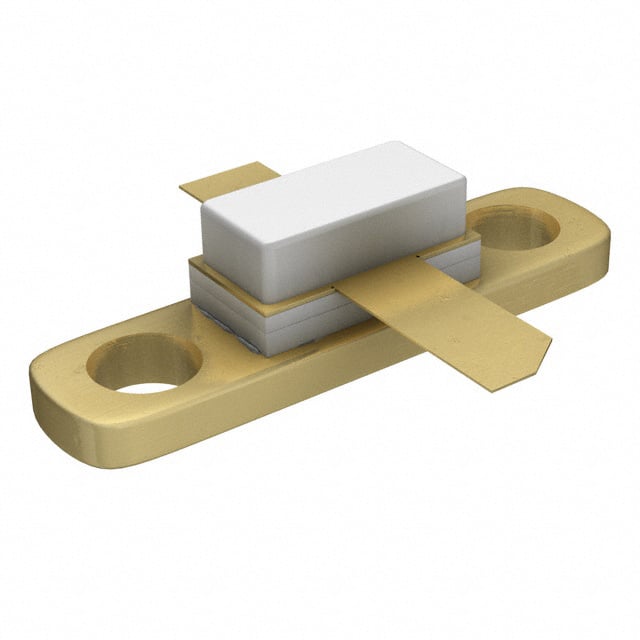

BLS2731-10,114
RF TRANS NPN 75V 3.1GHZ CDFM2
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOT-439A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- BLS2731
BLS2731-10,114 Hakkında
BLS2731-10,114, NXP Semiconductors tarafından üretilen bir RF Bipolar Junction Transistor (BJT) olup NPN konfigürasyonunda tasarlanmıştır. 3.1GHz transition frequency ve 75V collector-emitter breakdown voltajı ile RF uygulamalarında kullanılmak üzere geliştirilmiştir. 1.5A maksimum collector akımı ve 145W maksimum güç disipasyonuna sahip bu komponent, yüksek frekanslı amplifikasyon ve RF switcher uygulamalarında yer alır. SOT-445C paket tipi ile surface mount teknolojisine uygun olup, 250mA akımda 40 minimum DC current gain (hFE) sağlamaktadır. 10dB gain değeri ile RF devre tasarımlarında seçici bir çözümdür. Maksimum 200°C junction sıcaklığında çalışabilmesi thermal yönetimi gerektiren RF sistemlerinde faydalı olabilir. Ürün statüsü obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 250mA, 5V |
| Frequency - Transition | 3.1GHz |
| Gain | 10dB |
| Mounting Type | Surface Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | SOT-445C |
| Part Status | Obsolete |
| Power - Max | 145W |
| Supplier Device Package | CDFM2 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 75V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
