Transistörler - FET, MOSFET - RF

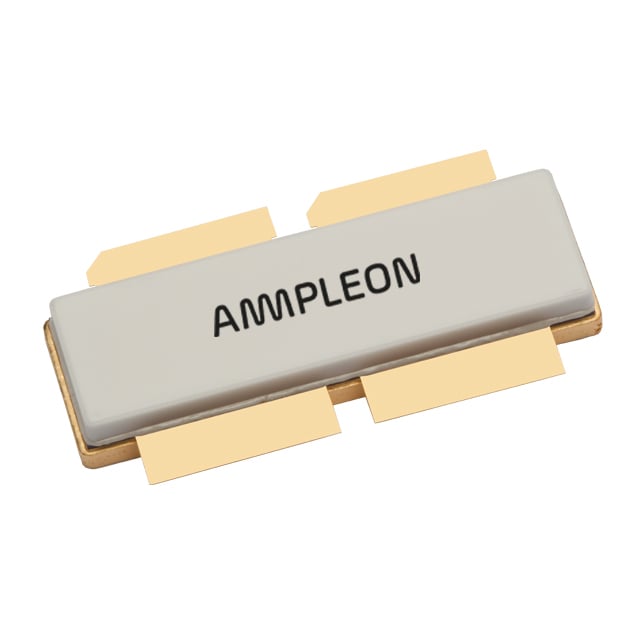

BLL8H1214LS-500U
RF FET LDMOS 100V 17DB SOT539B
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-539B
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLL8H1214LS
BLL8H1214LS-500U Hakkında
BLL8H1214LS-500U, Ampleon tarafından üretilen yüksek güçlü RF LDMOS transistördür. SOT-539B paketinde sunulan bu dual LDMOS transistör, 1.2GHz ile 1.4GHz frekans aralığında çalışır. 100V nominal gerilim ile 500W çıkış gücü sağlayarak, 17dB kazanç sunar. Common Source konfigürasyonunda tasarlanan bu komponent, 50V test geriliminde 150mA test akımı ile karakterize edilmiştir. İçyapısında dual gate strukturu bulunan bu transistör, RF amplifikasyon uygulamalarında, özellikle telekomunikasyon sistemleri, harita yapan radarlar ve yüksek güçlü RF sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 150 mA |
| Frequency | 1.2GHz ~ 1.4GHz |
| Gain | 17dB |
| Package / Case | SOT-539B |
| Part Status | Active |
| Power - Output | 500W |
| Supplier Device Package | SOT539B |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 100 V |
| Voltage - Test | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
