Transistörler - FET, MOSFET - RF

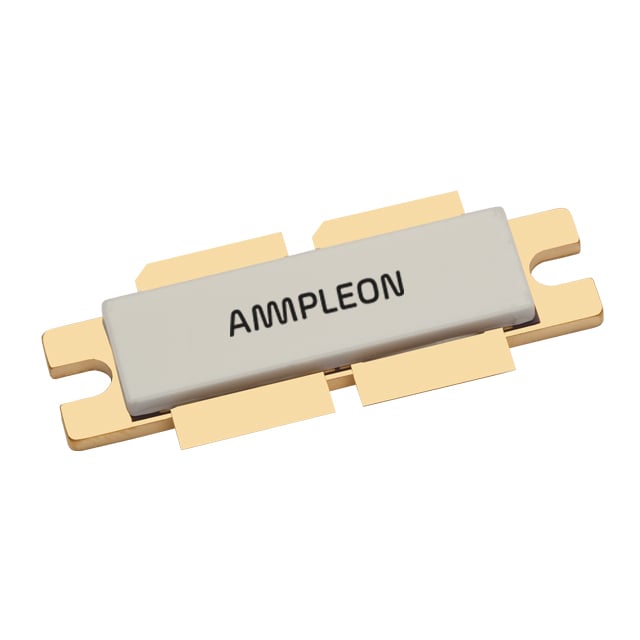

BLL8H1214L-500U
RF FET LDMOS 100V 17DB SOT539A
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-539A
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLL8H1214L
BLL8H1214L-500U Hakkında
BLL8H1214L-500U, Ampleon tarafından üretilen dual LDMOS (Laterally Diffused Metal-Oxide-Semiconductor) RF FET transistörüdür. Common Source konfigürasyonunda çalışan bu komponent, 1.2GHz ile 1.4GHz frekans aralığında 17dB kazanç sağlayarak 500W çıkış gücü sunar. 100V rated voltaj ile tasarlanmış olup, 50V test voltajında 150mA akım karakteristiğine sahiptir. SOT-539A paketlemesinde sunulan BLL8H1214L-500U, RF güç amplifikasyonu uygulamalarında, broadcast sistemlerinde, mobil iletişim altyapısında ve endüstriyel RF sistemlerinde kullanılır. LDMOS teknolojisi sayesinde yüksek voltaj kapasitesi ve verimli enerji dönüştürme özellikleri sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 150 mA |
| Frequency | 1.2GHz ~ 1.4GHz |
| Gain | 17dB |
| Package / Case | SOT-539A |
| Part Status | Active |
| Power - Output | 500W |
| Supplier Device Package | SOT539A |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 100 V |
| Voltage - Test | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
