Transistörler - FET, MOSFET - RF

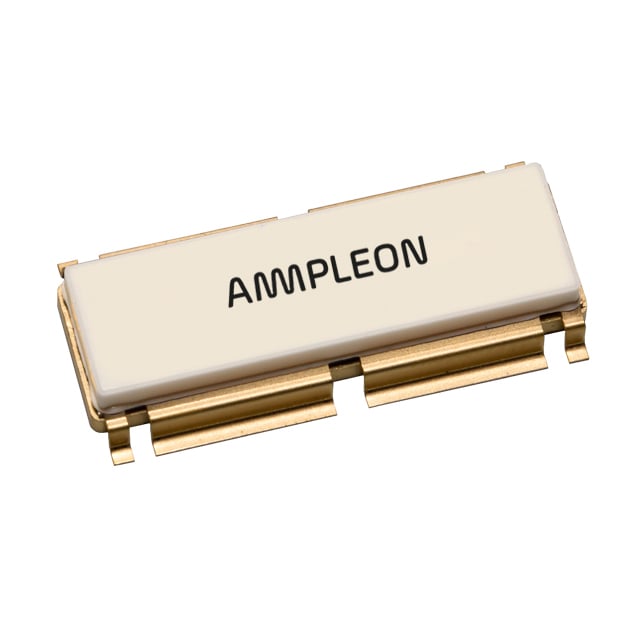

BLF8G09LS-400PGWJ
RF FET LDMOS 65V 20.6DB SOT1242C
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-1242C
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLF8G09LS
BLF8G09LS-400PGWJ Hakkında
BLF8G09LS-400PGWJ, Ampleon tarafından üretilen dual LDMOS RF FET transistörüdür. Common Source konfigürasyonunda çalışan bu bileşen, 718.5MHz ile 725.5MHz frekans aralığında 95W çıkış gücü sunmaktadır. 65V nominal gerilim ve 20.6dB kazanç değerleriyle tasarlanan transistör, mobil haberleşme, kablosuz ağlar ve RF güç amplifikatörleri gibi uygulamalarda kullanılır. SOT-1242C (CDFM8) paketinde sunulan bileşen, temel olarak transmitter ve base station amplifikatör devrelerinde RF güç kademelerinin tasarımında yer alır. 3.4A test akımı ile karakterize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 3.4 A |
| Frequency | 718.5MHz ~ 725.5MHz |
| Gain | 20.6dB |
| Package / Case | SOT-1242C |
| Part Status | Last Time Buy |
| Power - Output | 95W |
| Supplier Device Package | CDFM8 |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 65 V |
| Voltage - Test | 28 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
