Transistörler - FET, MOSFET - RF

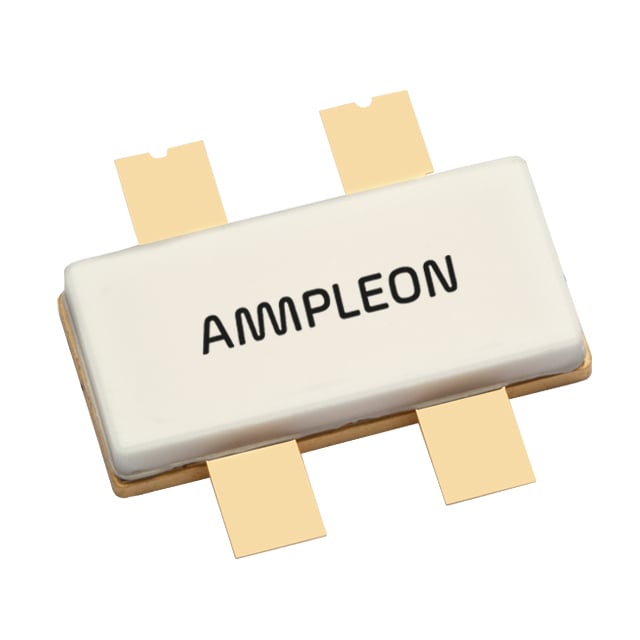

BLF7G20LS-140P,118
RF FET LDMOS 65V 17DB SOT1121B
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-540A
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLF7G20LS
BLF7G20LS-140P,118 Hakkında
BLF7G20LS-140P,118, Ampleon tarafından üretilen RF LDMOS (Laterally Diffused Metal Oxide Semiconductor) FET transistördür. Dual gate yapılı Common Source konfigürasyonunda çalışan bu bileşen, 1.81-1.88 GHz frekans bandında 17.5 dB kazanç sağlar. 65V nominal voltaj ile 60W çıkış gücü üretebilen transistör, 28V test voltajında 850 mA akım çekimi karakteristiğine sahiptir. SOT-1121B paketinde sunulan bileşen, mobil iletişim, radyo frekans yükselteçleri (RF power amplifiers) ve telsiz sistemleri gibi uygulamalarda kullanılmak üzere tasarlanmıştır. Ürün hayat döngüsü sonuna gelmiş (Obsolete) durumda olup, arşivsel veya onarım amaçlı uygulamalar için temin edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 850 mA |
| Frequency | 1.81GHz ~ 1.88GHz |
| Gain | 17.5dB |
| Package / Case | SOT-1121B |
| Part Status | Obsolete |
| Power - Output | 60W |
| Supplier Device Package | LDMOST |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 65 V |
| Voltage - Test | 28 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
