Transistörler - FET, MOSFET - RF

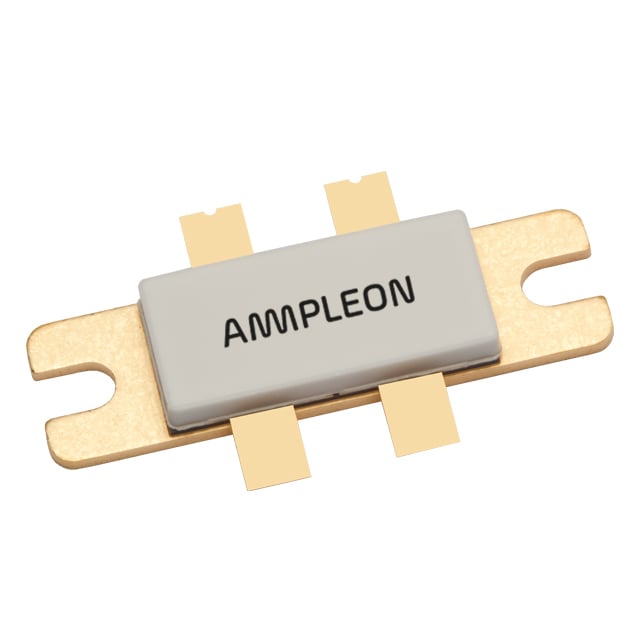

BLF6G22L-40P,112
RF FET LDMOS 65V 19DB SOT1121A
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-540A
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLF6G22L
BLF6G22L-40P,112 Hakkında
BLF6G22L-40P,112, Ampleon tarafından üretilen RF LDMOS (Laterally Diffused Metal Oxide Semiconductor) dual transistördür. Common Source konfigürasyonunda tasarlanan bu komponent, 2.11GHz ile 2.17GHz frekans bandında çalışmak üzere geliştirilmiştir. 65V nominal voltaj ile 16A akım kapasitesine sahip olan transistör, 19dB kazanç sağlar ve 13.5W çıkış gücü sunmaktadır. SOT-1121A paketlemesinde üretilen bu LDMOST türü komponent, RF güç amplifikasyonu uygulamalarında, kablosuz haberleşme sistemlerinde ve UHF band güçlendiriciler için kullanılmaktadır. Test koşullarında 28V voltaj ve 410mA akım ile karakterize edilmiştir. Ürün, endüstri standartlarında güvenilir performans sunan bir RF güç transistörü olarak tanımlanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 410 mA |
| Current Rating (Amps) | 16A |
| Frequency | 2.11GHz ~ 2.17GHz |
| Gain | 19dB |
| Package / Case | SOT-1121A |
| Part Status | Obsolete |
| Power - Output | 13.5W |
| Supplier Device Package | LDMOST |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 65 V |
| Voltage - Test | 28 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
