Transistörler - FET, MOSFET - RF

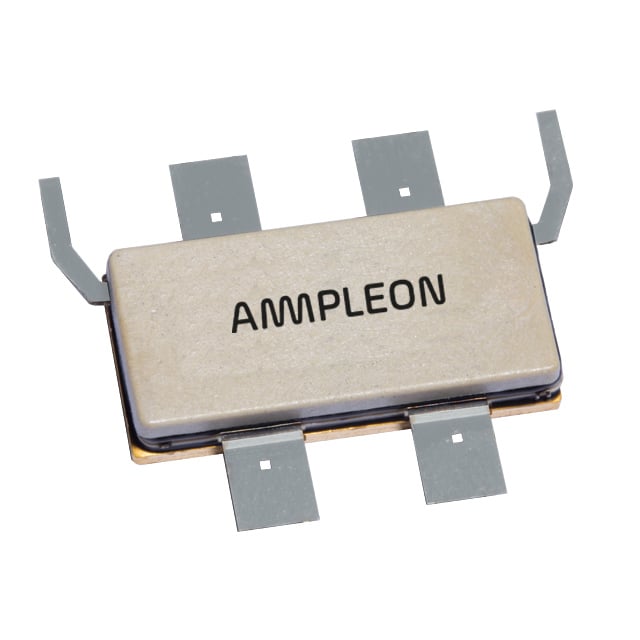

BLF0910H6LS500U
RF FET LDMOS 65V 14.8DB SOT12751
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-1258-3
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLF0910H6LS500U
BLF0910H6LS500U Hakkında
BLF0910H6LS500U, Ampleon tarafından üretilen dual LDMOS (Laterally Diffused Metal-Oxide-Semiconductor) RF FET transistörüdür. Common Source konfigürasyonunda çalışan bu bileşen, 2.5 GHz ile 2.69 GHz frekans aralığında 150W çıkış gücü sağlamaktadır. 14.8dB kazanç ve 65V nominal çalışma gerilimi ile UHF ve mikrodalgalı haberleşme uygulamalarında kullanılır. SOT-1275-1 paketlemesi ile sunulan transistör, temel istasyonlar, radar sistemleri ve yüksek güçlü RF amplifikatör tasarımlarında tercih edilmektedir. Ürün, yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 400 mA |
| Frequency | 2.5GHz ~ 2.69GHz |
| Gain | 14.8dB |
| Package / Case | SOT-1275-1 |
| Part Status | Not For New Designs |
| Power - Output | 150W |
| Supplier Device Package | DFM6 |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 65 V |
| Voltage - Test | 28 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
