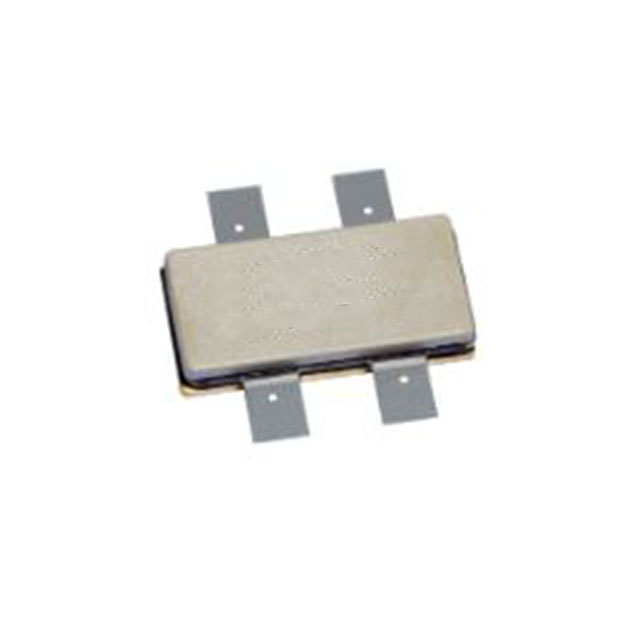

BLC9H10XS-350AZ
BLC9H10XS-350A/SOT1273/TRAYDP
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-1273-1
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLC9H10XS
BLC9H10XS-350AZ Hakkında
BLC9H10XS-350AZ, Ampleon tarafından üretilen LDMOS (Laterally Diffused Metal-Oxide-Semiconductor) RF transistörüdür. SOT-1273-1 paketinde sunulan bu komponent, 617MHz ile 960MHz frekans aralığında çalışır ve 350W çıkış gücü sağlar. 19.5dB kazanç ve 105V nominal gerilim derecesi ile tasarlanmıştır. 50V test geriliminde 400mA test akımı üzerinden karakterize edilmiştir. Başta telsiz yayın sistemleri, mobil iletişim altyapıları ve endüstriyel RF güç uygulamaları olmak üzere yüksek güçlü RF amplifikasyon gereken sistemlerde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 400 mA |
| Current Rating (Amps) | 1.4µA |
| Frequency | 617MHz ~ 960MHz |
| Gain | 19.5dB |
| Package / Case | SOT-1273-1 |
| Part Status | Active |
| Power - Output | 350W |
| Supplier Device Package | SOT1273-1 |
| Transistor Type | LDMOS |
| Voltage - Rated | 105 V |
| Voltage - Test | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
