Transistörler - FET, MOSFET - RF

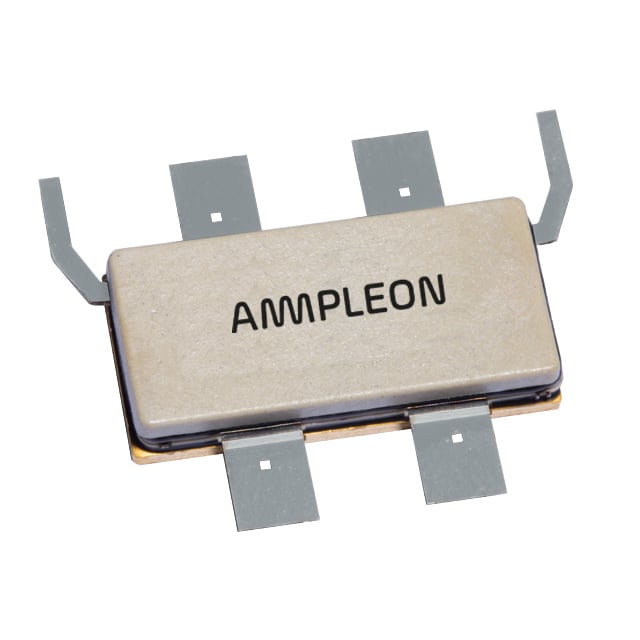

BLC9G21LS-60AVY
BLC9G21LS-60AV/SOT1275/REELDP
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-1275-1
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLC9G21LS
BLC9G21LS-60AVY Hakkında
BLC9G21LS-60AVY, Ampleon tarafından üretilen dual LDMOS (Laterally Diffused Metal Oxide Semiconductor) RF güç transistörüdür. Common Source konfigürasyonunda tasarlanan bu bileşen, 1.805GHz ile 2.2GHz arasındaki frekans bandında çalışmaktadır. 60W çıkış gücü kapasitesi ve 17.5dB kazancı ile mobil iletişim, temel istasyon amplifikatörleri, endüstriyel RF haberleşme ve FM yayın sistemlerinde kullanılır. 65V rated ve 28V test voltajında işletilen transistör, SOT-1275-1 yüzey montajı paketinde sunulmaktadır. Yüksek verimlilik ve güvenilir performans gerektiren uzun dönem uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 100 mA |
| Current Rating (Amps) | 1.4µA |
| Frequency | 1.805GHz ~ 2.2GHz |
| Gain | 17.5dB |
| Package / Case | SOT-1275-1 |
| Part Status | Active |
| Power - Output | 60W |
| Supplier Device Package | SOT-1275-1 |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 65 V |
| Voltage - Test | 28 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
