Transistörler - FET, MOSFET - RF

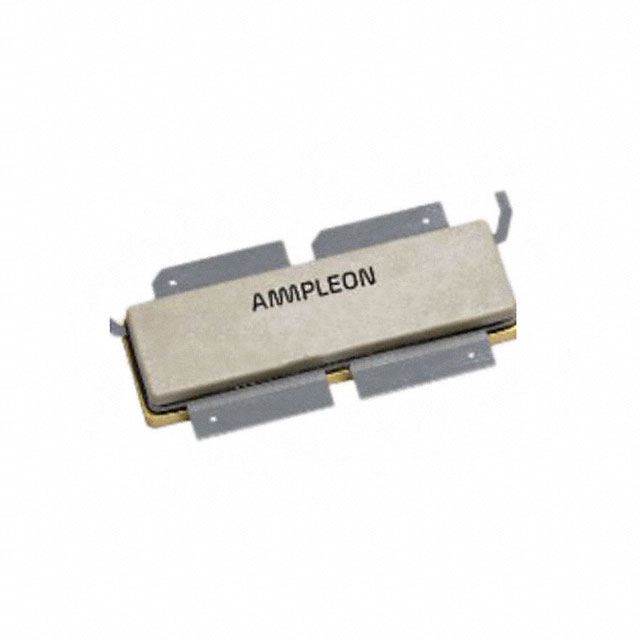

BLC9G20XS-550AVTZ
RF FET LDMOS 65V 15.4DB SOT12587
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-1258-7
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLC9G20XS
BLC9G20XS-550AVTZ Hakkında
Ampleon tarafından üretilen BLC9G20XS-550AVTZ, 65V çalışma voltajında tasarlanmış dual LDMOS (Laterally Diffused Metal Oxide Semiconductor) RF transistörüdür. Common Source konfigürasyonu ile çalışan bu bileşen, 1.81GHz ile 1.88GHz frekans bandında 15.4dB kazanç sağlar. 580W çıkış gücü ve 1.1A test akımı ile GSM/DCS, PCS ve benzer mobil iletişim uygulamalarında RF güç amplifikasyonu için kullanılır. SOT-1258-7 paket içerisinde yer alan transistör, base station transmitter ve cellular amplifier tasarımlarında yaygın olarak uygulanmıştır. Ürün güncel olmayan (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 1.1 A |
| Frequency | 1.81GHz ~ 1.88GHz |
| Gain | 15.4dB |
| Package / Case | SOT-1258-7 |
| Part Status | Obsolete |
| Power - Output | 580W |
| Supplier Device Package | SOT-1258-7 |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 65 V |
| Voltage - Test | 28 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
