Transistörler - FET, MOSFET - RF

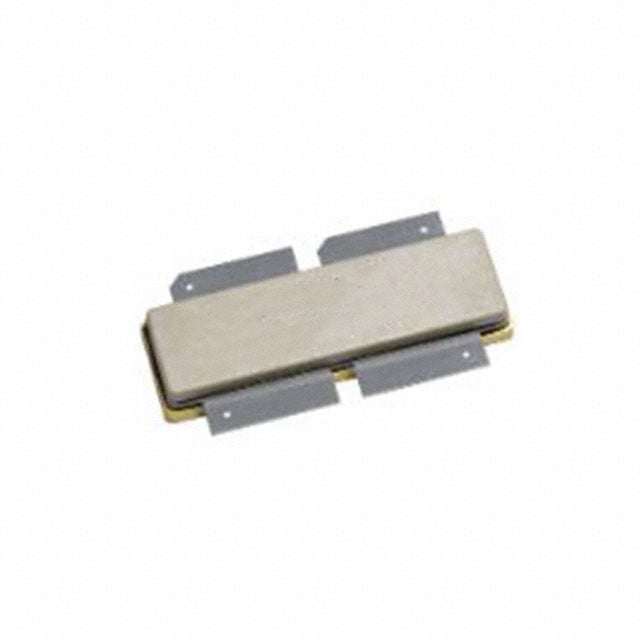

BLC2425M8LS300PZ
RF FET LDMOS 65V 17DB SOT12501
- Üretici
- Ampleon
- Paket/Kılıf
- SOT1250-1
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLC2425M8LS300PZ
BLC2425M8LS300PZ Hakkında
BLC2425M8LS300PZ, Ampleon tarafından üretilen RF LDMOS (Laterally Diffused Metal-Oxide-Semiconductor) transistörüdür. Dual Common Source konfigürasyonunda tasarlanan bu bileşen, 2.45 GHz frekansında 300W çıkış gücü sunmaktadır. 65V nominal gerilim derecelendirmesi ve 17.5dB kazancı ile ISM band uygulamalarında kullanılır. SOT1250-1 paketinde sunulan transistör, endüstriyel ısıtma, tıbbi cihazlar ve kablosuz iletişim sistemlerinde RF güç amplifikasyonu için uygulanır. Test koşullarında 32V'de 20mA test akımında karakterize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 20 mA |
| Frequency | 2.45GHz |
| Gain | 17.5dB |
| Package / Case | SOT1250-1 |
| Part Status | Active |
| Power - Output | 300W |
| Supplier Device Package | SOT1250-1 |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 65 V |
| Voltage - Test | 32 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
