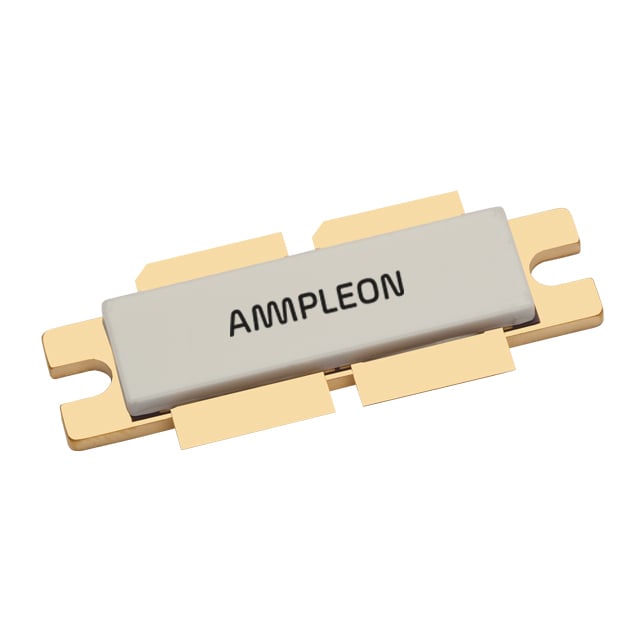

BLA6H1011-600,112
RF FET LDMOS 100V 17DB SOT539A
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-539A
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- BLA6H1011
BLA6H1011-600,112 Hakkında
BLA6H1011-600,112, Ampleon tarafından üretilen RF LDMOS transistördür. SOT-539A paketinde sunulan bu dual common source transistör, 100V nominal voltaj ve 72A akım kapasitesiyle tasarlanmıştır. 1.03GHz ile 1.09GHz frekans aralığında çalışan bileşen, 17dB kazanç sağlayarak 600W çıkış gücü deliver edebilir. Test koşullarında 48V voltaj ve 100mA akımda karakterize edilmiştir. Yüksek frekans ve güç uygulamalarında, özellikle radyo frekans sistemleri, haberleşme cihazları ve broadcasting uygulamalarında kullanılan bu transistör, yüksek verimlilik gerektiren devrelerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 100 mA |
| Current Rating (Amps) | 72A |
| Frequency | 1.03GHz ~ 1.09GHz |
| Gain | 17dB |
| Package / Case | SOT-539A |
| Part Status | Active |
| Power - Output | 600W |
| Supplier Device Package | SOT539A |
| Transistor Type | LDMOS (Dual), Common Source |
| Voltage - Rated | 100 V |
| Voltage - Test | 48 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
