Transistörler - Bipolar (BJT) - RF

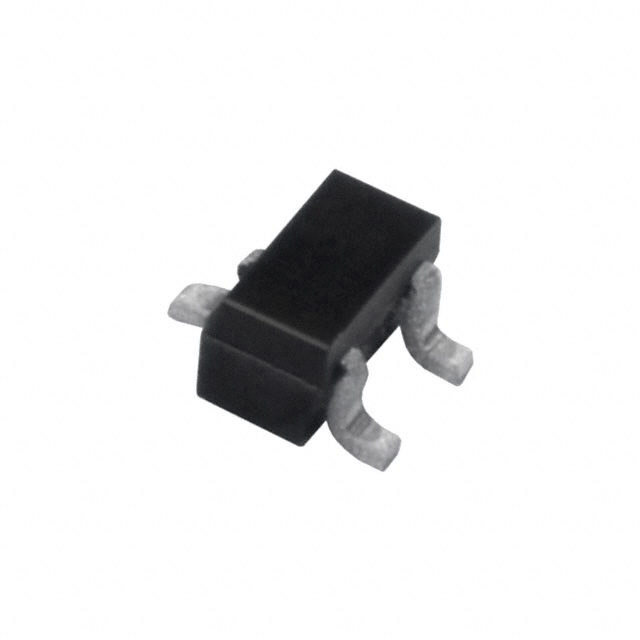

BFR505T,115
RF TRANS NPN 15V 9GHZ SC75
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SC-75
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- BFR505T
BFR505T,115 Hakkında
BFR505T,115, NXP Semiconductors tarafından üretilen yüksek frekanslı NPN bipolar transistördür. SC-75 (SOT-416) paketinde sunulan bu RF transistörü, 9GHz transition frequency ile ultra yüksek frekanslı uygulamalar için tasarlanmıştır. 15V maksimum collector-emitter gerilimi ve 18mA maksimum collector akımı ile çalışır. 1.2-2.1dB gürültü şekli 900MHz'de ölçülen bu bileşen, düşük gürültü RF amplifikatörleri, LNA (Low Noise Amplifier) devrelerinde ve 900MHz ile 9GHz arasındaki frekans bantlarında kullanılan yüksek kazançlı amplifikasyon devrelerinde tercih edilir. 150mW maksimum güç tüketimi ve 150°C maksimum junction sıcaklığı ile belirtilmiş olup, uydu haberleşmesi, mikrodalga sistemleri ve yüksek frekanslı sinyal işleme uygulamalarında kullanılmıştır. Bileşen şu anda üretimi sonlandırılmış durumda olup, stok ürünleri elde edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 18mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 6V |
| Frequency - Transition | 9GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.2dB ~ 2.1dB @ 900MHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-75, SOT-416 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Supplier Device Package | SC-75 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
