Transistörler - Bipolar (BJT) - RF

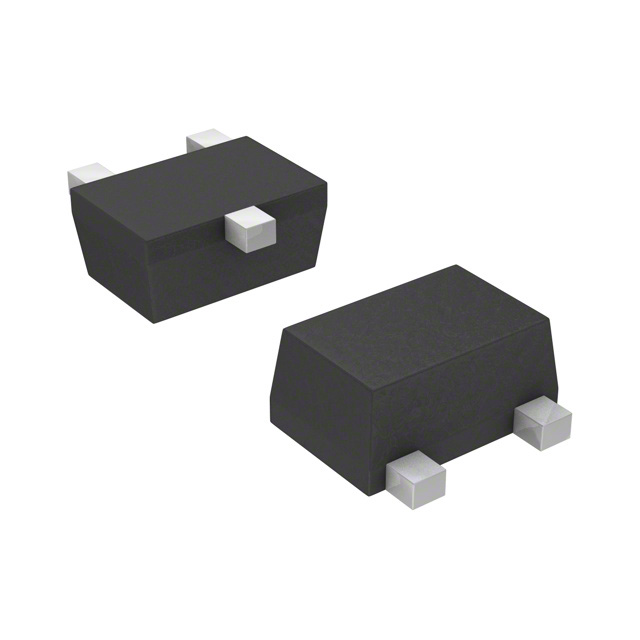

BFR360FH6327XTSA1
RF TRANS NPN 9V 14GHZ TSFP-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- SOT-723
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- BFR360
BFR360FH6327XTSA1 Hakkında
BFR360FH6327XTSA1, Infineon Technologies tarafından üretilen yüksek frekanslı RF NPN bipolar transistördür. 14GHz transition frekansı ve 15.5dB kazanç karakteristiği ile radyo frekansı uygulamalarında kullanılır. 9V maksimum collector-emitter breakdown voltajı ve 35mA maksimum collector akımı ile düşük güç RF amplifikatörleri, LNA (Low Noise Amplifier) devreleri ve RF anahtarlama uygulamalarında tercih edilir. 1dB gürültü şekli (1.8GHz'de) ile hassas sinyal işleme gerektiren uygulamalara uygundur. SOT-723 yüzey montajlı pakette sunulan bu transistör, 210mW maksimum güç dağıtımı kapasitesine ve 150°C maksimum çalışma sıcaklığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 35mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 90 @ 15mA, 3V |
| Frequency - Transition | 14GHz |
| Gain | 15.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1dB @ 1.8GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-723 |
| Part Status | Active |
| Power - Max | 210mW |
| Supplier Device Package | PG-TSFP-3 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 9V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
