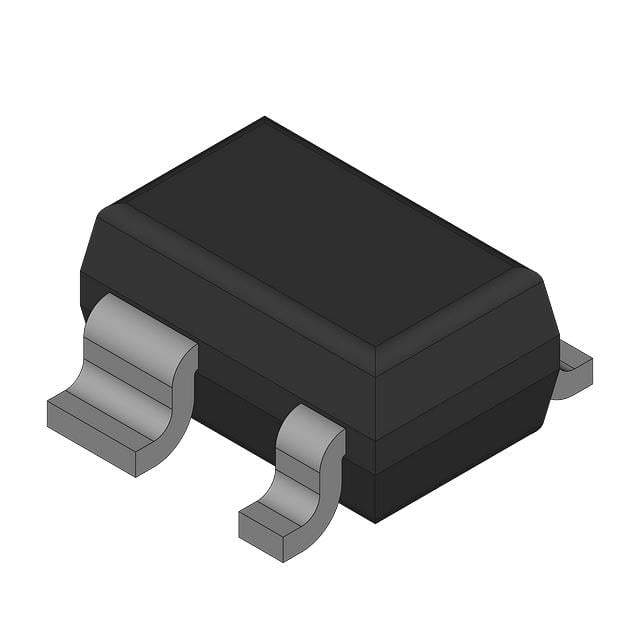

BFP720ESDH6327
RF TRANSISTOR, X BAND, NPN
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- BFP720
BFP720ESDH6327 Hakkında
BFP720ESDH6327, Rochester Electronics tarafından üretilen X Band RF transistörleri kategorisinde yer alan yüksek frekans NPN bipolar transistördür. 43GHz transition frequency ile çalışan bu komponent, 150MHz ile 10GHz arasında 0.55dB ile 1.55dB arasında noise figure değerleri sunar. 30mA maksimum kollektör akımı ve 100mW maksimum güç kapasitesi ile tasarlanmıştır. 11dB ile 30.5dB arasında kazanç sağlayan bu transistör, uydu haberleşmesi, radar sistemleri, mikrodalga amplifikatörleri ve yüksek frekans iletişim uygulamalarında kullanılır. Surface mount SC-82A (SOT-343) paketinde sunulan komponent, -55°C ile 150°C junction sıcaklık aralığında çalışabilir ve 4.7V maksimum collector-emitter breakdown voltajına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 15mA, 3V |
| Frequency - Transition | 43GHz |
| Gain | 11dB ~ 30.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 0.55dB ~ 1.55dB @ 150MHz ~ 10GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Active |
| Power - Max | 100mW |
| Supplier Device Package | PG-SOT343-4-2 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 4.7V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
