Transistörler - Bipolar (BJT) - RF

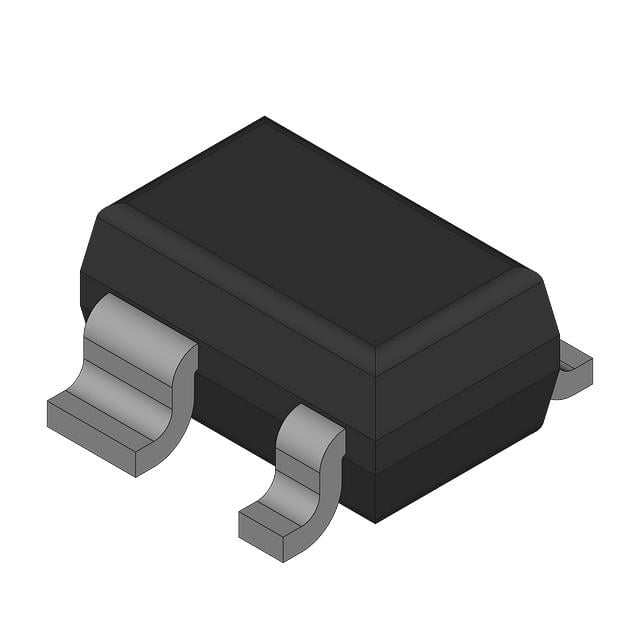

BFP450E6327
RF TRANSISTOR, L BAND, NPN
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- BFP450
BFP450E6327 Hakkında
BFP450E6327, Rochester Electronics tarafından üretilen L Band frekans aralığında çalışan NPN tipinde RF transistördür. Surface mount SC-82A (SOT-343) pakette sunulan bu bileşen, 24GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 100mA maksimum kolektör akımı, 450mW güç dağıtım kapasitesi ve 1.25dB gürültü figürü (1.8GHz'de) ile 1.8GHz civarındaki frekanslar için optimize edilmiştir. 15.5dB kazanç değeri ve 60 minimum DC akım kazancı ile amplifikasyon uygulamalarında kullanılabilir. -55°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir. Haberleşme sistemleri, radar sistemleri ve düşük gürültülü ön uç amplifikatörleri gibi RF uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 50mA, 4V |
| Frequency - Transition | 24GHz |
| Gain | 15.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.25dB @ 1.8GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Active |
| Power - Max | 450mW |
| Supplier Device Package | PG-SOT343-4 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 5V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
