Transistörler - Bipolar (BJT) - RF
BFP420E6327

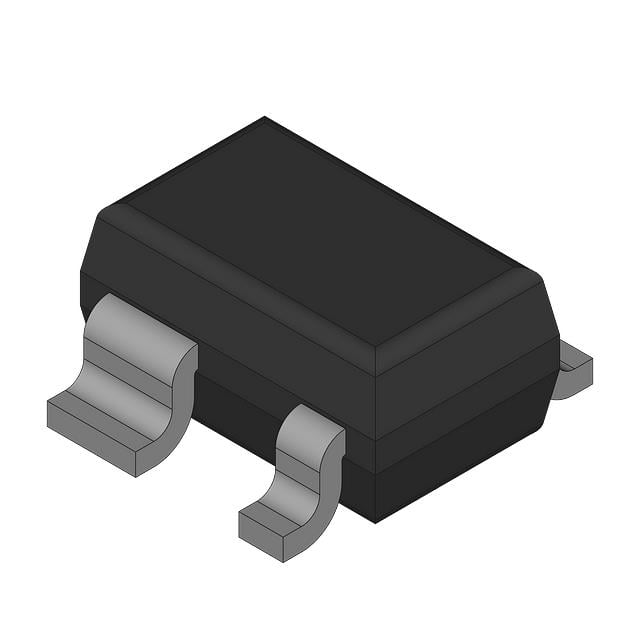

RF TRANSISTOR, X BAND, NPN
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- BFP420
BFP420E6327 Hakkında
BFP420E6327, Rochester Electronics tarafından üretilen X-Band RF transistörüdür. NPN tipinde olan bu bileşen, yüksek frekans uygulamaları için tasarlanmıştır. 25GHz transition frequency ile çalışabilir ve 21dB gain sağlar. Maksimum 35mA kolektör akımına ve 160mW güç tüketimine sahiptir. Surface mount SC-82A (SOT-343) paketinde sunulan transistör, 150°C'ye kadar işletim sıcaklığında çalışabilir. 1.8GHz'de 1.1dB noise figure ile RF amplifier, oscillator ve low-noise uygulamalarında kullanılır. 5V maksimum collector-emitter reverse voltage ile düşük voltaj uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 35mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 20mA, 4V |
| Frequency - Transition | 25GHz |
| Gain | 21dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.1dB @ 1.8GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Active |
| Power - Max | 160mW |
| Supplier Device Package | PG-SOT343-4 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 5V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
