Transistörler - Bipolar (BJT) - RF

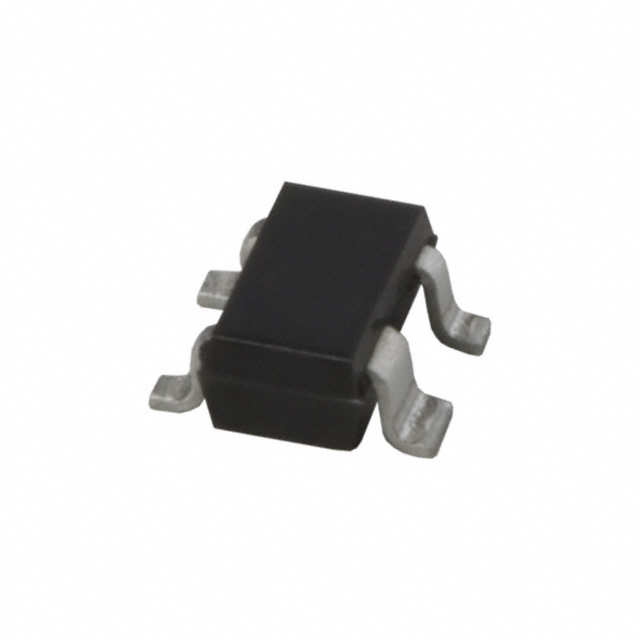

BFG25AW/X,115
RF TRANS NPN 5V 5GHZ 4SO
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOT-343 Reverse Pinning
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- BFG25AW
BFG25AW/X,115 Hakkında
BFG25AW/X,115, NXP Semiconductors tarafından üretilen yüksek frekans NPN bipolar junction transistördür. 5GHz transition frequency ile RF uygulamalarında kullanılmak üzere tasarlanmıştır. SOT-343 yüzey montajlı paket içinde sunulan bu transistör, düşük gürültü figürü (1.9-2dB @ 1GHz) sayesinde hassas RF alıcı devreleri, amplifikatörler ve analog sinyal işleme uygulamalarında yer alır. Maksimum 6.5mA kolektör akımı ve 500mW güç tüketimi ile mobil iletişim, WLAN ve diğer RF haberleşme sistemlerinde kullanıma uygundur. 5V breakdown voltajı ile düşük voltaj uygulamalarında tercih edilir. Not: Bu bileşen üretimi sonlandırılmış (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6.5mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 500µA, 1V |
| Frequency - Transition | 5GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.9dB ~ 2dB @ 1GHz |
| Operating Temperature | 175°C (TJ) |
| Package / Case | SOT-343 Reverse Pinning |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | 4-SO |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 5V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
