Transistörler - Bipolar (BJT) - Tekil

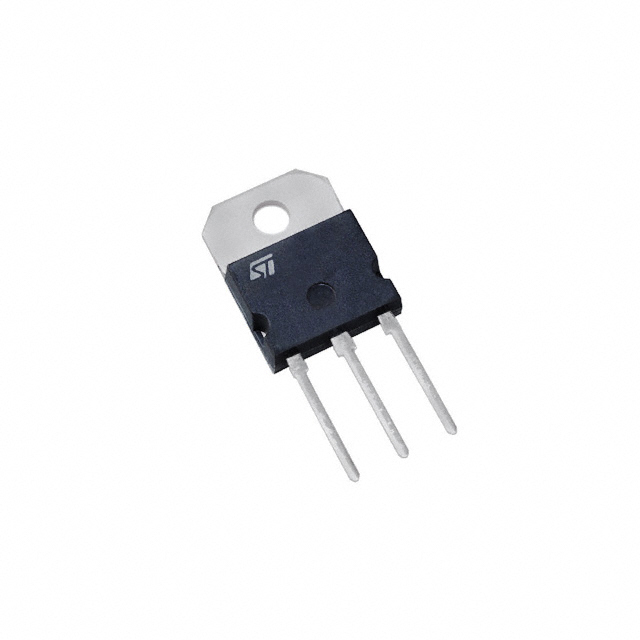

BDW83C-TO218
TRANS NPN DARL 100V 15A TO-218
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-218-3
- Seri / Aile Numarası
- BDW83C
BDW83C-TO218 Hakkında
BDW83C, STMicroelectronics tarafından üretilen NPN Darlington transistördür. 100V kollektör-emitter gerilimi ve 15A maksimum kollektör akımı kapasitesine sahiptir. 130W maksimum güç tüketimiyle yüksek akım uygulamalarında kullanılır. Minimum 750 DC akım kazancı (hFE) ile düşük baz akımında yüksek kollektör akımı sağlar. TO-218-3 paketlemesiyle güç uygulamalarında radyatör montajına uygun olup, motor kontrol, solenoid sürücüleri ve güç anahtarlaması gibi uygulamalarda tercih edilir. 150°C üst çalışma sıcaklığı ile endüstriyel ortamlara uygundur. Bileşen artık üretilmeyen (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 750 @ 6A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-218-3, TO-218AC |
| Part Status | Obsolete |
| Power - Max | 130 W |
| Supplier Device Package | TO-218 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 4V @ 150mA, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
