BDV65B

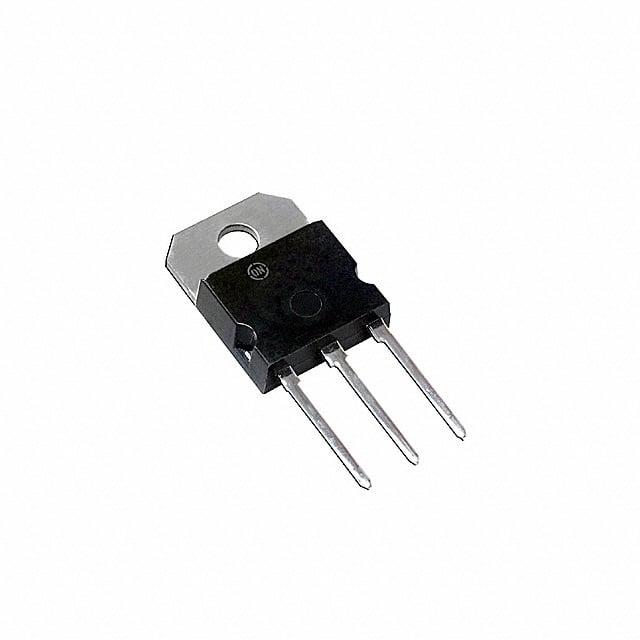

TRANS NPN DARL 100V 10A TO-218
BDV65B Hakkında
BDV65B, onsemi tarafından üretilen NPN Darlington transistördür. 100V collector-emitter breakdown voltajı ve 10A maksimum collector akımı ile güç uygulamalarında kullanılır. 1000 minimum DC current gain (hFE) değeri ile yüksek akım kazancı sağlar. TO-218-3 paketinde sunulan bu transistör, -65°C ile 150°C arasında çalışabilen geniş sıcaklık aralığında ve 125W maksimum güç tüketimi ile endüstriyel motor kontrol, aydınlatma kontrol, güç anahtarlama ve amplifikasyon devrelerinde uygulanır. 2V maksimum doyum voltajı düşük güç kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 5A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-218-3 |
| Part Status | Obsolete |
| Power - Max | 125 W |
| Supplier Device Package | SOT-93 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 20mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
