Transistörler - Bipolar (BJT) - Tekil

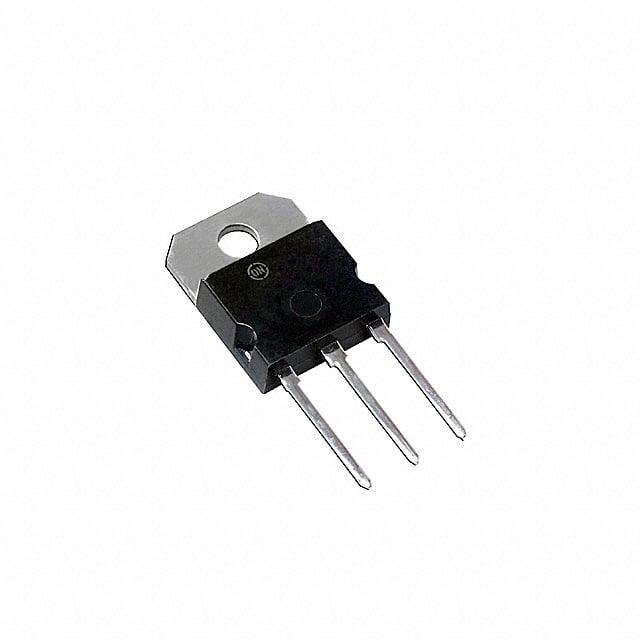

BDV64B
TRANS PNP DARL 100V 10A TO-218
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-218-3
- Seri / Aile Numarası
- BDV64B
BDV64B Hakkında
BDV64B, Rochester Electronics tarafından üretilen PNP Darlington transistörüdür. TO-218-3 paketi ile sağlanan bu bileşen, yüksek akım uygulamaları için tasarlanmıştır. Maksimum 10A kolektör akımı ve 100V bozulma gerilimi ile güç amplifikasyon ve anahtarlama devrelerinde kullanılır. 1000 @ 5A/4V kazanç değeri ile düşük giriş akımında yüksek çıkış akımı sağlar. 125W güç disipasyonu kapasitesi, sürücü ve röle kontrol uygulamalarında tercih edilmesini sağlar. -65°C ~ 150°C sıcaklık aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 5A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-218-3 |
| Part Status | Obsolete |
| Power - Max | 125 W |
| Supplier Device Package | SOT-93 |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 20mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
