Transistörler - Bipolar (BJT) - Tekil

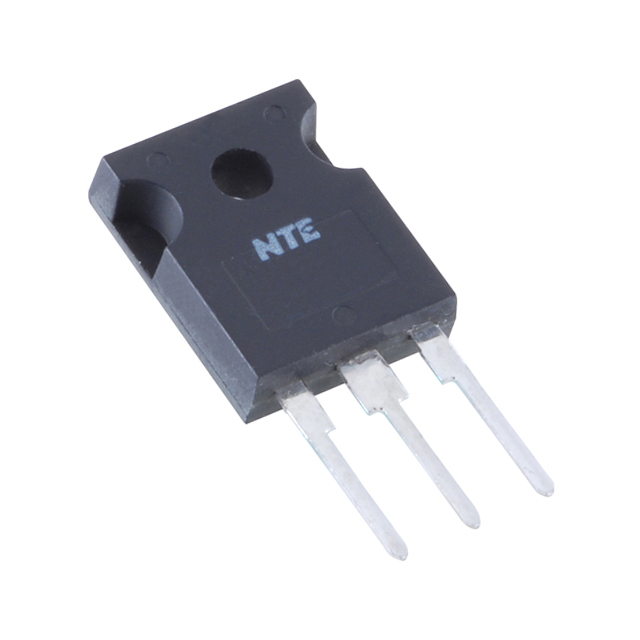

BDV64
TRANS PNP 60V 12A TO218
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-218-3
- Seri / Aile Numarası
- BDV64
BDV64 Hakkında
BDV64, NTE Electronics tarafından üretilen PNP tipi bipolar junction transistöründür (BJT). TO-218-3 paketinde sunulan bu bileşen, yüksek akım uygulamalarına uygun olacak şekilde tasarlanmıştır. 60V maksimum collector-emitter gerilimi ve 12A maksimum collector akımı ile güç amplifikasyonu, motor kontrol devreleri ve anahtarlama uygulamalarında kullanılabilir. 125W maksimum güç dissipasyonu kapasitesi sayesinde ısıl yükte dayanıklı çalışma sağlar. 1000 minimum DC akım kazancı (hFE) ve 60MHz transition frekansı orta hızlı switching işlemleri için uygundur. Through-hole montaj tipi, geleneksel PCB tasarımlarında doğrudan lehimleme ile yerleştirilmesine imkan tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 12 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 5A, 4V |
| Frequency - Transition | 60MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-218-3 |
| Part Status | Active |
| Power - Max | 125 W |
| Supplier Device Package | TO-218 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
