Transistörler - Bipolar (BJT) - Tekil

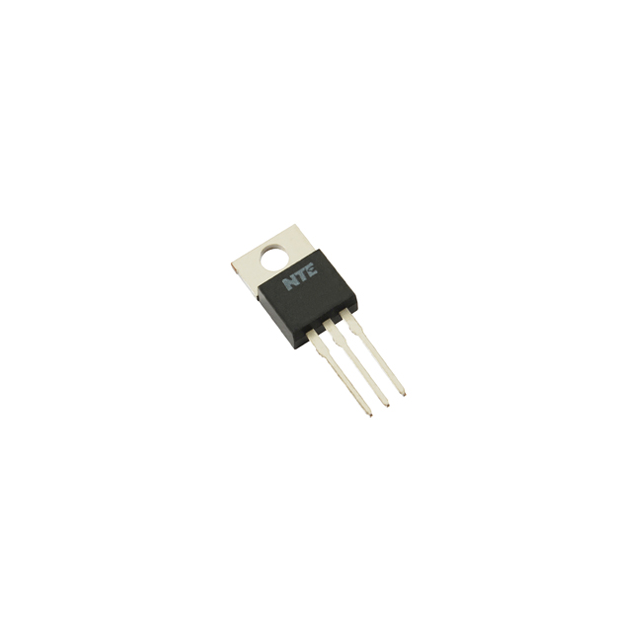

BD912
T-PNP SI AUDIO POWER AMP TO-220
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-220-3
- Seri / Aile Numarası
- BD912
BD912 Hakkında
BD912, NTE Electronics tarafından üretilen silikon PNP bipolar transistördür. TO-220-3 paketinde sunulan bu bileşen, ses frekansı güç amplifikatörleri için tasarlanmıştır. 15A maksimum kolektör akımı ve 90W maksimum güç disipasyonu kapasitesine sahiptir. 100V maksimum CE gerilim dağılımı ile orta güç uygulamalarında kullanılır. 3MHz geçiş frekansı, ses amplifikasyon ve benzeri düşük frekanslı güç devrelerinde uygun performans sağlar. -65°C ile +150°C işletme sıcaklığı aralığında çalışabilir. Through-hole montajı ile PCB'lere direkt entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 500mA, 4V |
| Frequency - Transition | 3MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Max | 90 W |
| Supplier Device Package | TO-220 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 2.5A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
