Transistörler - Bipolar (BJT) - Tekil

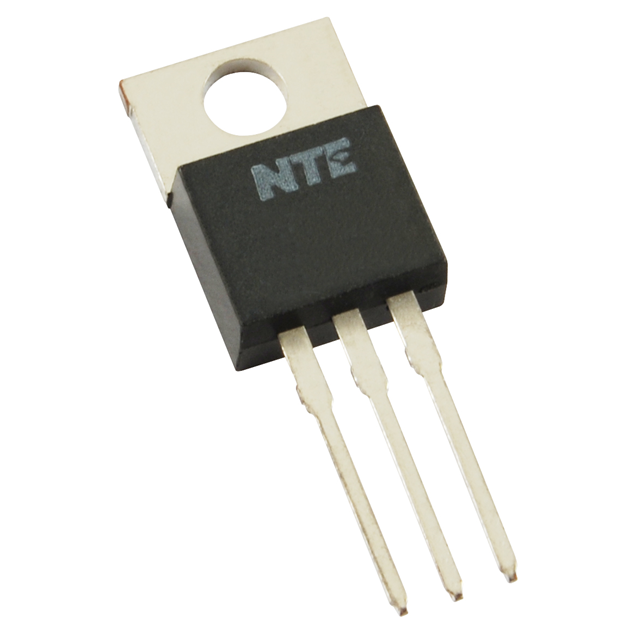

BD911
T-NPN SI AUDIO POWER AMP TO-220
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-220-3
- Seri / Aile Numarası
- BD911
BD911 Hakkında
BD911, NPN silikon bipolar transistördür ve audio güç amplifikatör uygulamaları için tasarlanmıştır. TO-220-3 paketinde sunulan bu transistör, maksimum 15A collector akımı ve 100V collector-emitter gerilimi ile yüksek güç yönetim gerektiren devrelerde kullanılır. 90W maksimum güç dağıtımı kapasitesi ile ses amplifikatörleri, motor kontrol devreleri ve endüstriyel anahtarlama uygulamalarında yaygın olarak tercih edilir. -65°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir. 3MHz transition frekansı ve 40 minimum DC current gain (hFE) değeri ile stabil amplifikasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 500mA, 4V |
| Frequency - Transition | 3MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Max | 90 W |
| Supplier Device Package | TO-220 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 2.5A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
