Transistörler - Bipolar (BJT) - Tekil

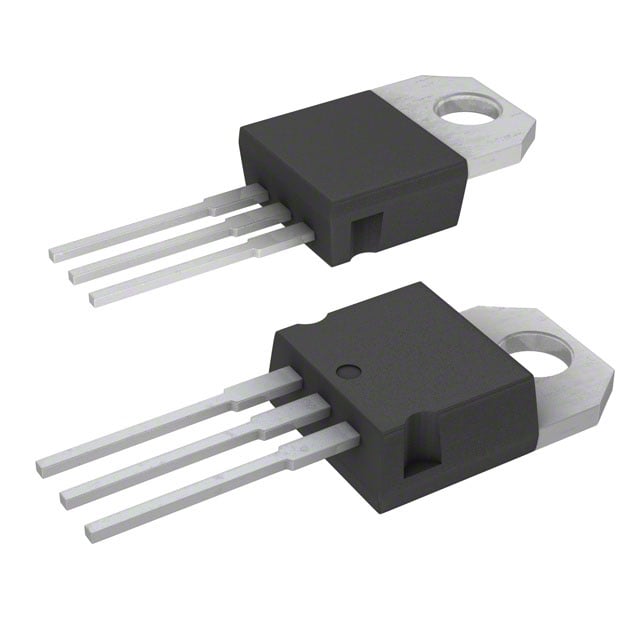

BD546-S
TRANS PNP 40V 15A SOT-93
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- TO-218-3
- Seri / Aile Numarası
- BD546
BD546-S Hakkında
BD546-S, Bourns Inc. tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-218-3 (SOT-93) paketinde temin edilen bu bileşen, maksimum 15A kolektör akımı ve 40V tutulum gerilimi ile orta güç uygulamalarında kullanılır. Maksimum 3.5W güç tüketim kapasitesine sahiptir. Vce doyum gerilimi 1V'dir (2A, 10A koşullarında). DC akım kazancı (hFE) minimum 10 olup, 10A, 4V referans koşullarında ölçülmüştür. -65°C ile +150°C arasında çalışma sıcaklığı aralığına sahip olan BD546-S, güç amplifikasyon, motor sürücüleri ve anahtarlama uygulamalarında tercih edilir. Kolektör kesme akımı maksimum 700µA'dır. Not: Bu parça üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 700µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 10A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-218-3 |
| Part Status | Obsolete |
| Power - Max | 3.5 W |
| Supplier Device Package | SOT-93 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 2A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
