Transistörler - Bipolar (BJT) - Tekil

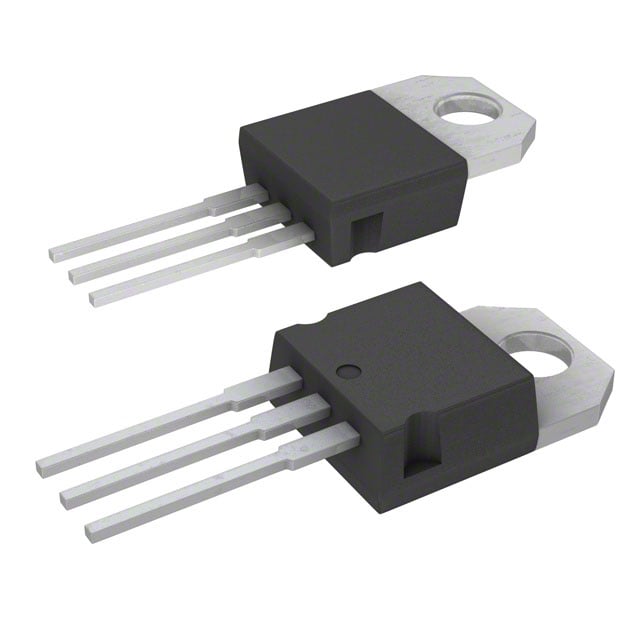

BD545B-S
TRANS NPN 80V 15A
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- TO-218-3
- Seri / Aile Numarası
- BD545B
BD545B-S Hakkında
BD545B-S, Bourns tarafından üretilen NPN tipi bipolar junction transistördür (BJT). 80V maksimum collector-emitter gerilimi ve 15A maksimum collector akımı ile orta güç uygulamalarında kullanılmaya uygundur. TO-218-3 (SOT-93) paketinde sunulan bu transistör, 3.5W maksimum güç sınırlaması ile çalışır. 10A akımda 4V gerilimdeki DC akım kazancı (hFE) minimum 10 değerindedir. Collector-emitter doyum gerilimi 2A baz akımında ve 10A collector akımında maksimum 1V'tur. Through-hole montaj tipi ile PCB üzerine dönerle monte edilir. -65°C ile 150°C arası sıcaklık aralığında çalışabilir. Motor kontrolü, güç yönetimi ve RF amplifikasyon devrelerinde yaygın olarak uygulanır. Üretimi durdurulmuş (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 700µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 10A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-218-3 |
| Part Status | Obsolete |
| Power - Max | 3.5 W |
| Supplier Device Package | SOT-93 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 2A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
