Transistörler - Bipolar (BJT) - Tekil

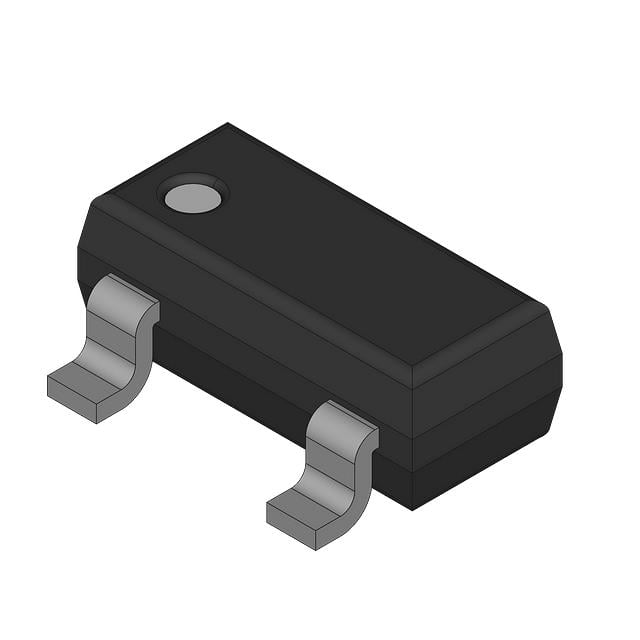

BCX70J
BCX70 - SMALL SIGNAL BIPOLAR TRA
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BCX70
BCX70J Hakkında
BCX70J, Rochester Electronics tarafından üretilen küçük sinyal NPN bipolar transistördür. Surface mount SOT-23-3 (TO-236-3, SC-59) paketinde sunulan bu komponent, 200mA maksimum collector akımı ve 125MHz transition frequency ile çalışır. 45V maksimum collector-emitter gerilimi, 550mV saturation voltajı ve 250 minimum DC current gain (@2mA, 5V) özellikleri taşır. 350mW maksimum güç tüketimiyle tasarlanmıştır. Düşük güçlü amplifikasyon uygulamalarında, sinyal işleme devrelerinde, anahtarlama uygulamalarında ve genel amaçlı elektronik tasarımlarda kullanılır. Active part status ile tedarik edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 mA |
| Current - Collector Cutoff (Max) | 20nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 250 @ 2mA, 5V |
| Frequency - Transition | 125MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 350 mW |
| Supplier Device Package | SOT-23-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 550mV @ 1.25mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
