Transistörler - Bipolar (BJT) - Tekil
BCX56TX

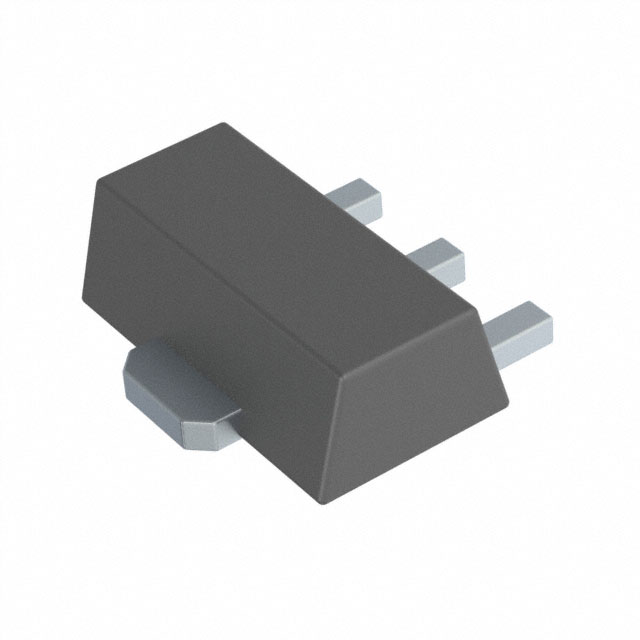

BCX56T/SOT89/MPT3
BCX56TX Hakkında
BCX56TX, Nexperia tarafından üretilen yüksek hızlı NPN bipolar transistördür. SOT-89 yüzey montaj paketinde sunulan bu bileşen, 1A maksimum kolektör akımı ve 155MHz transition frequency ile orta güç uygulamalarında kullanılır. 500mW güç dağıtım kapasitesi ve 80V kolektör-emitter arası kırılma voltajı ile anahtarlama, amplifikasyon ve sinyal işleme devrelerinde yer alır. 63 minimum DC akım kazancı (hFE) ile düşük giriş akımında etkili kontrol sağlar. -55°C ile +150°C çalışma sıcaklık aralığında endüstriyel uygulamalara uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 150mA, 2V |
| Frequency - Transition | 155MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
