Transistörler - Bipolar (BJT) - Tekil
BCX56TF

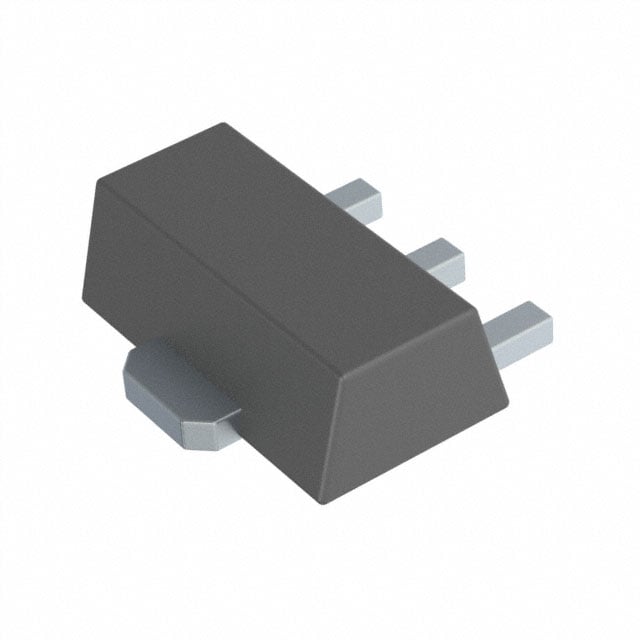

BCX56T/SOT89/MPT3
BCX56TF Hakkında
BCX56TF, Nexperia tarafından üretilen NPN bipolar junction transistörlüdür. SOT-89 yüzey montaj paketinde sunulan bu komponent, düşük sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılır. Maksimum 1A collector akımı ve 155MHz transition frequency ile orta hızlı uygulamalara uygun özelliktedir. 80V collector-emitter breakdown voltajı ve 500mW maksimum güç tüketimi sayesinde genel amaçlı anahtarlama devreleri, RF amplifikatörler ve ses frekanslı uygulamalarda tercih edilir. -55°C ile +150°C arasında çalışabilir. 63 minimum DC gain değeri ile belirtilen koşullarda stabil amplifikasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 150mA, 2V |
| Frequency - Transition | 155MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
