BCX56-16TX

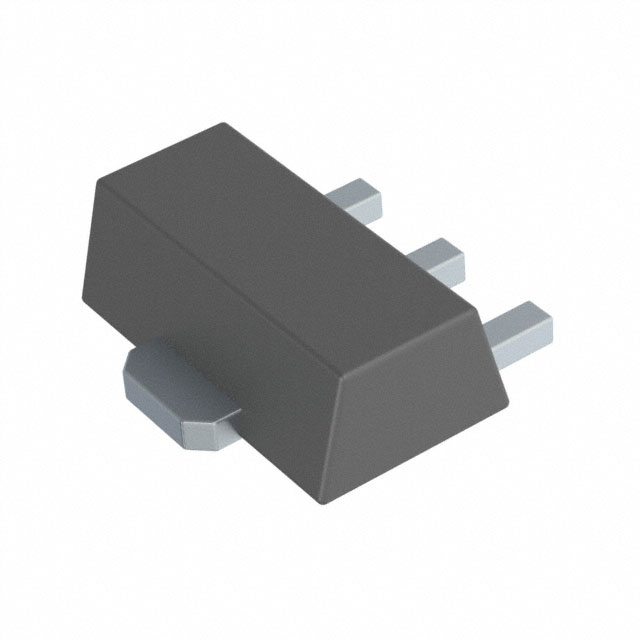

BCX56-16T/SOT89/MPT3
BCX56-16TX Hakkında
BCX56-16TX, Nexperia tarafından üretilen surface mount NPN bipolar transistördür. 1A maximum collector akımı ve 155MHz transition frequency ile yüksek hızlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. 80V breakdown voltajı ve 500mW power dissipation kapasitesi ile güç yönetimi devrelerinde, motor kontrol, LED sürücüleri ve sinyal amplifikasyon uygulamalarında tercih edilir. SOT-89 kompakt paketinde sunulan bu transistör, 150°C'ye kadar çalışabilir. DC current gain 100 (hFE @ 150mA, 2V) ve düşük saturation voltajı (500mV @ 500mA) özelliğiyle verimli çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 155MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
