Transistörler - Bipolar (BJT) - Tekil
BCX56-16TF

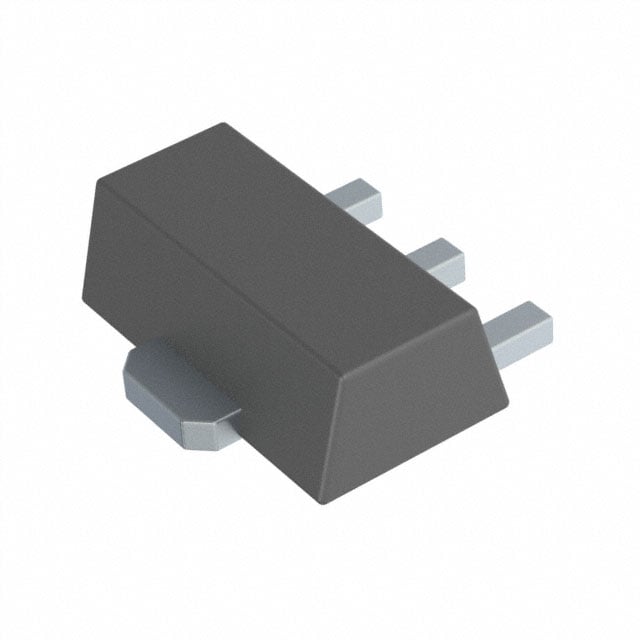

BCX56-16T/SOT89/MPT3
BCX56-16TF Hakkında
BCX56-16TF, Nexperia tarafından üretilen yüksek hızlı NPN bipolar junction transistördür. SOT-89 yüzey montaj paketinde sunulan bu bileşen, 1A maksimum collector akımı ve 155MHz transition frequency ile orta güç uygulamalarında kullanılır. 80V VCEO breakdow voltajı ve 500mW maksimum güç disipasyonu kapasitesi ile ses amplifikatörleri, RF uygulamaları, anahtarlama devreleri ve genel amaçlı dijital/analog sinyal işleme uygulamalarında tercih edilir. 100 minimum hFE değeri ile güvenilir akım kazancı sağlar ve -55°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 155MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
