Transistörler - Bipolar (BJT) - Tekil

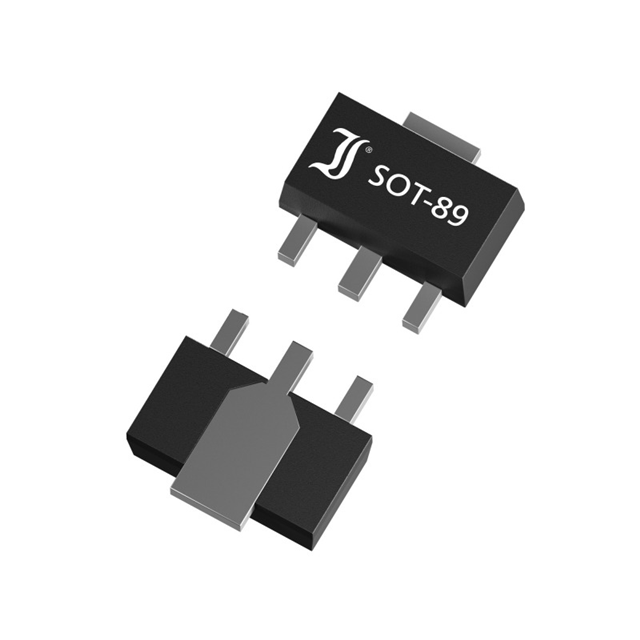

BCX56-16
BJT SOT-89 80V 1000MA
- Üretici
- DComponents
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- BCX56
BCX56-16 Hakkında
BCX56-16, DComponents tarafından üretilen NPN bipolar junction transistör (BJT) olup SOT-89 yüzey montaj paketinde sunulmaktadır. 80V collector-emitter breakdown voltajı ve 1A maximum collector akımı ile orta güç uygulamalarında kullanılmaya uygundur. 500mW güç kapasitesi ve 130MHz transition frequency ile hızlı anahtarlama ve amplifikasyon işlemleri gerçekleştirilebilir. Minimum 100 hFE DC akım kazancı 150mA akımda ve 2V Vce değerlerinde ölçülmüştür. -55°C ile 150°C arasında çalışan sıcaklık aralığı geniş ortam koşullarında kullanılmasını sağlar. Genel amaçlı anahtarlama, amplifikasyon, osilatör ve güç yönetimi devrelerinde yaygın olarak uygulanmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 130MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
