Transistörler - Bipolar (BJT) - Tekil
BCX56-10TX

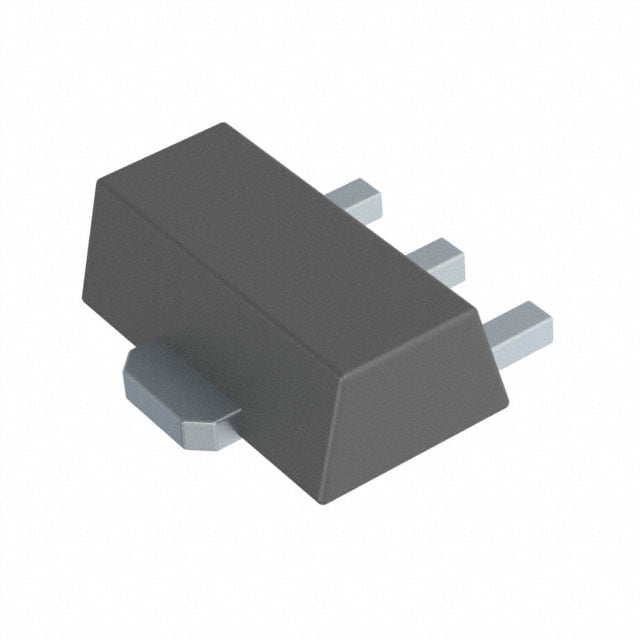

BCX56-10T/SOT89/MPT3
BCX56-10TX Hakkında
BCX56-10TX, Nexperia tarafından üretilen yüksek hızlı NPN bipolar transistördür. TO-243AA (SOT-89) yüzey montaj paketi ile sunulan bu komponent, 80V kolektör-emitör diyagonal gerilimi, 1A maksimum kolektör akımı ve 155MHz transition frekansı ile karakterizedir. 500mW güç yeteneği ve 63 minimum DC akım kazancı (hFE) ile orta güç uygulamalarında kullanılır. Audio amplifikatörleri, röle kontrol devreleri, anahtarlama uygulamaları ve sinyal işleme devrelerinde yaygın olarak tercih edilir. Cihazın aktif statüsü ve geniş sıcaklık aralığı (-150°C'ye kadar), endüstriyel ve tüketici elektronik uygulamalarında güvenilir çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 150mA, 2V |
| Frequency - Transition | 155MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
