Transistörler - Bipolar (BJT) - Tekil

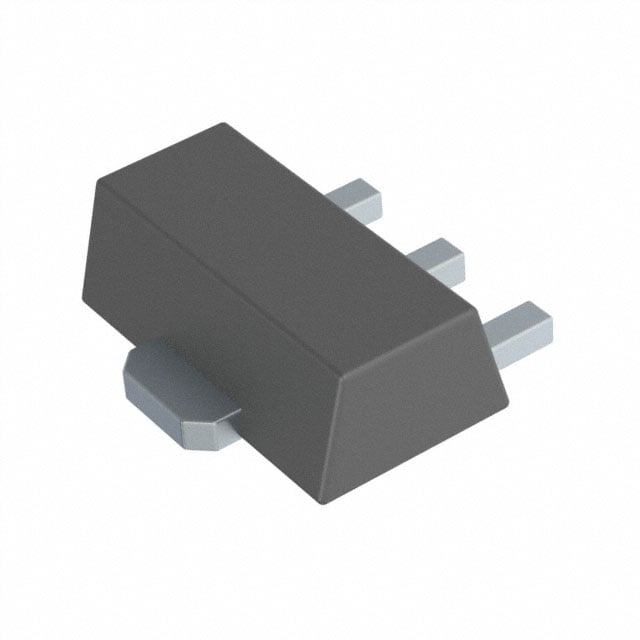

BCX56-10TF
BCX56-10T/SOT89/MPT3
BCX56-10TF Hakkında
BCX56-10TF, Nexperia tarafından üretilen yüksek hızlı NPN bipolar transistördür. SOT-89 yüzey montajlı paket içinde sunulan bu transistör, 1A maksimum kolektör akımı ve 155MHz transition frequency özellikleriyle düşük sinyalden orta seviye uygulamalara kadar kullanılabilir. 80V collector-emitter breakdown voltajı ve 500mW maksimum güç derecelendirmesi sayesinde anahtarlama, amplifikasyon ve sinyal işleme devrelerinde tercih edilir. -40°C ile +150°C çalışma sıcaklık aralığında çalışabilen bu transistör, tüketici elektroniği, endüstriyel kontrol ve haberleşme uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 150mA, 2V |
| Frequency - Transition | 155MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
