Transistörler - Bipolar (BJT) - Tekil

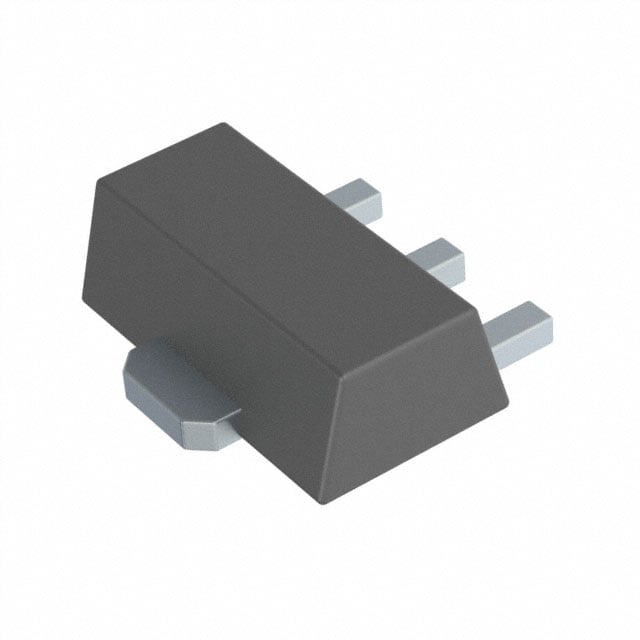

BCX55,135
TRANS NPN 60V 1A SOT89
BCX55,135 Hakkında
BCX55,135, Nexperia tarafından üretilen NPN bipolar transistördür. SOT89 (TO-243AA) yüzey montajlı paketinde sunulan bu transistör, maksimum 60V collector-emitter gerilimi ve 1A collector akımı ile çalışmaktadır. 100 MHz transition frekansı ile orta hızlı anahtarlama uygulamalarına uygundur. Minimum 100 hFE DC akım kazancı (150mA, 2V'da) sağlar. 500mV doyma gerilimi (50mA, 500mA'da) ile verimli anahtarlama gerçekleştirir. 150°C maksimum junction sıcaklığında çalışabilir. Genel amaçlı anahtarlama, akım amplifikasyon ve sinyal işleme devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
