Transistörler - Bipolar (BJT) - Tekil
BCX53TX

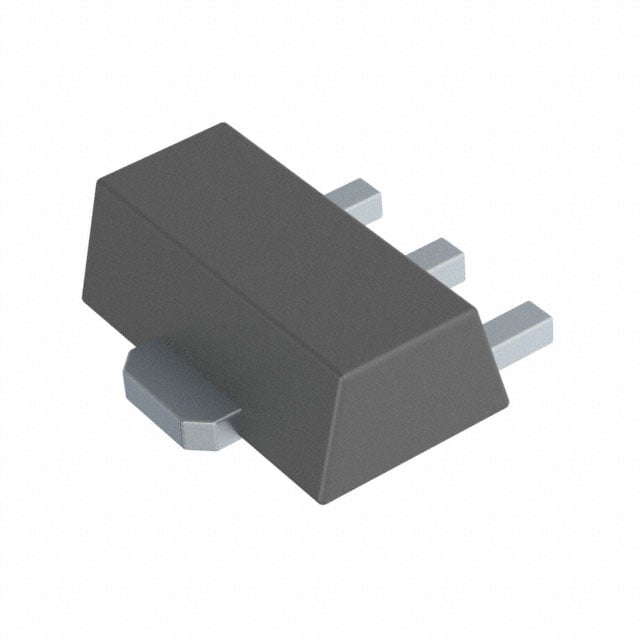

BCX53T/SOT89/MPT3
BCX53TX Hakkında
BCX53TX, Nexperia tarafından üretilen PNP tipi bipolar transistördür. SOT-89 yüzey montaj paketinde sunulan bu komponent, 1A maksimum kolektör akımı ve 500mW güç kapasitesi ile orta seviye güç uygulamalarında kullanılır. 140MHz transit frekansı ile yüksek hızlı anahtarlama işlemleri gerçekleştirebilir. Maksimum 80V kolektör-emitter diyakop gerilimi, düşük ICBO (100nA) sızıntı akımı ve 63 minimum DC akım kazancı sayesinde güvenilir operasyon sağlar. Endüstriyel kontrol devreleri, güç kaynakları, motor kontrolü ve genel sinyal anahtarlaması uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 150mA, 2V |
| Frequency - Transition | 140MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
