Transistörler - Bipolar (BJT) - Tekil

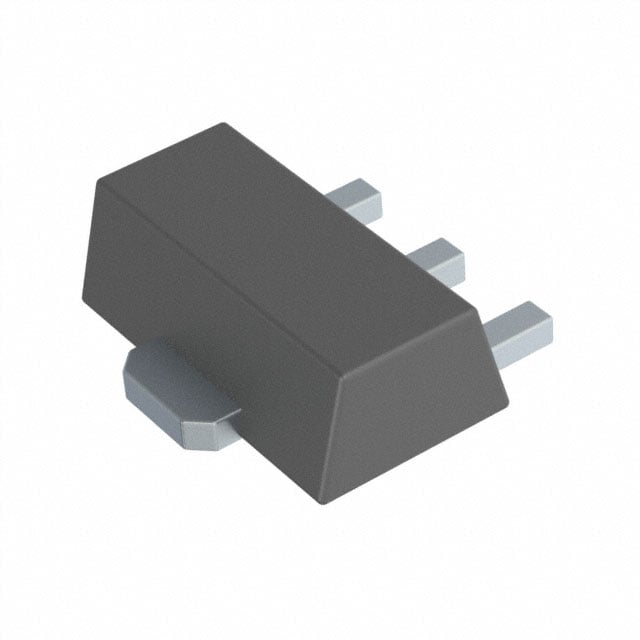

BCX53TF
BCX53T/SOT89/MPT3
BCX53TF Hakkında
BCX53TF, Nexperia tarafından üretilen yüksek hızlı PNP bipolar transistördür. SOT-89 yüzey montaj paketinde sunulan bu bileşen, 1A maksimum kolektör akımı ve 140MHz transition frequency ile orta güç uygulamalarında kullanılır. 80V collector-emitter breakdown voltajı ve 500mW maksimum güç derecelendirmesi ile anahtarlama ve amplifikasyon devrelerinde uygun bir seçimdir. DC akım kazancı (hFE) 150mA, 2V koşullarında 63'tür. -55°C ile +150°C çalışma sıcaklık aralığında stabil performans gösterir. Consumer elektronikleri, ses amplifikatörleri ve genel amaçlı switching uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 63 @ 150mA, 2V |
| Frequency - Transition | 140MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
