Transistörler - Bipolar (BJT) - Tekil

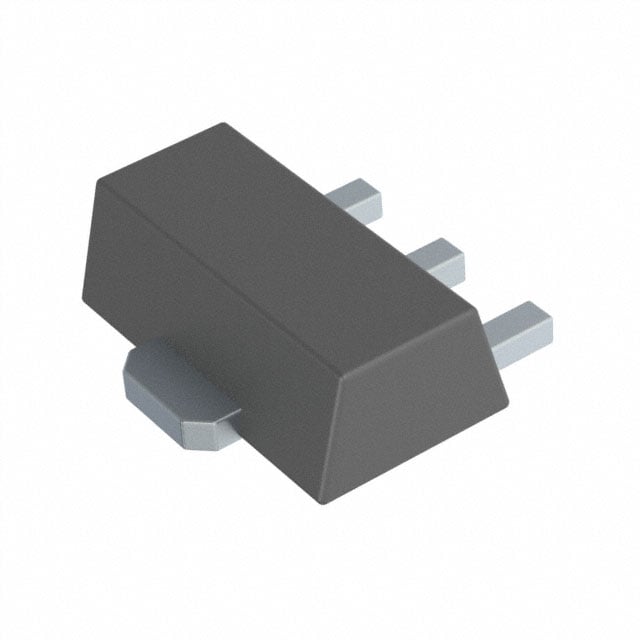

BCX53-16-AU_R1_000A1
SOT-89, TRANSISTOR
BCX53-16-AU_R1_000A1 Hakkında
BCX53-16-AU_R1_000A1, PANJIT tarafından üretilen PNP türü bipolar transistördür. SOT-89 yüzey montaj paketinde sağlanan bu transistör, maksimum 1A kollektor akımı ve 100V kesme gerilimi ile çalışır. 100MHz transition frequency ve 1.4W maksimum güç disipasyonu özellikleri ile ses frekansı ve RF uygulamalarında kullanılabilir. 150°C maksimum çalışma sıcaklığına ve 600mV doyum gerilimi ile kolayca entegrasyonu sağlar. Anahtarlama devreleri, amplifikasyon uygulamaları ve genel sinyal işlemede yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
