Transistörler - Bipolar (BJT) - Tekil

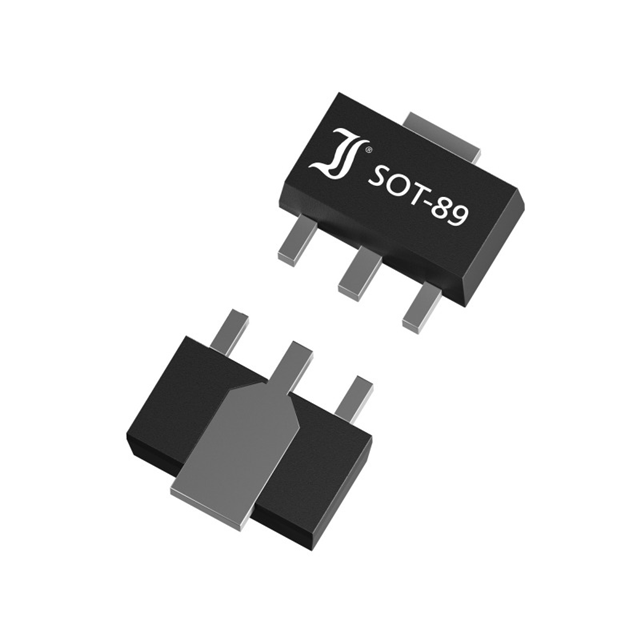

BCX53-16
BJT SOT-89 80V 1000MA
- Üretici
- DComponents
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- BCX53
BCX53-16 Hakkında
BCX53-16, DComponents tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, SOT-89 (TO-243AA) surface mount paketinde sunulmaktadır. Maksimum 80V collector-emitter gerilimi ve 1A collector akımı ile orta güç uygulamalarında kullanılmaya elverişlidir. 500mW güç dağıtma kapasitesi, 50MHz transition frekansı ve -55°C ile +150°C arasında çalışma sıcaklık aralığı sunar. 100 minimum DC current gain (hFE) ile audio amplifikatörleri, anahtarlama devreleri, impedans eşleştirme ve genel sinyal kuvvetlendirme uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 50MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | SOT-89 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
