Transistörler - Bipolar (BJT) - Tekil

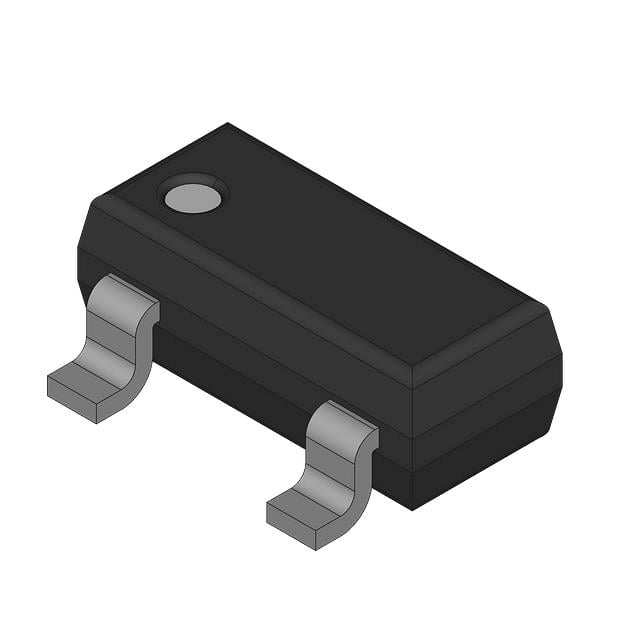

BCV26E327
BIPOLAR DIGITAL TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BCV26
BCV26E327 Hakkında
BCV26E327, Rochester Electronics tarafından üretilen PNP Darlington transistörüdür. Surface mount TO-236-3 (SOT-23-3) paketinde sunulan bu dijital transistör, 500mA maksimum collector akımı ve 20000 minimum DC current gain (hFE) değerleriyle karakterize edilir. 200MHz geçiş frekansı sayesinde orta hızlı anahtarlama uygulamalarında kullanılabilir. 30V maksimum collector-emitter gerilimi ve 360mW maksimum güç derecelendirmesiyle, düşük sinyal işleme, anahtarlama, mantık uygulamaları ve sürücü devrelerinde yer bulur. 150°C'ye kadar çalışabilen bu bileşen, -55°C ile +150°C sıcaklık aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20000 @ 100mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 360 mW |
| Supplier Device Package | PG-SOT23 |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 100µA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
