Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

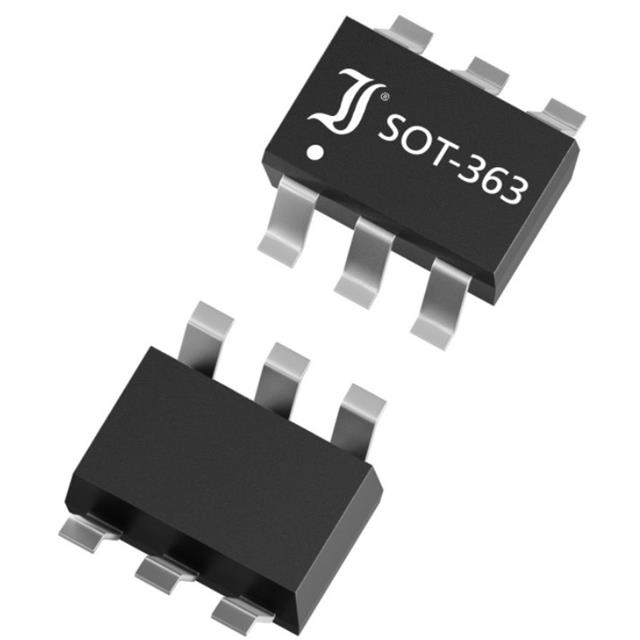

BCR22PN-AQ
DI Trst. 60V, 100mA
- Üretici
- DComponents
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- BCR22PN
BCR22PN-AQ Hakkında
BCR22PN-AQ, DComponents tarafından üretilen çift transistör (1 NPN + 1 PNP) ön beslemeli dizi entegre devresidir. Surface mount SOT-363 paketinde sunulan bu komponent, 60V collector-emitter breakdown voltajı ve 100mA maksimum collector akımı ile çalışır. Her transistör, 22kΩ'luk base ve emitter-base direnç ile ön beslemeli olarak tasarlanmıştır. 170MHz transition frequency ile hızlı işlem yapabilir. Maksimum 250mW güç tüketimi ile düşük güç uygulamalarında tercih edilir. 70 minimum DC current gain, 300mV maksimum saturation voltajı ile güvenilir anahtarlama performansı sağlar. Sinyal işleme, arayüz devreleri, seviye çevirimi ve kontrol uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 5mA, 5V |
| Frequency - Transition | 170MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-VSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 250mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SOT-363 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
