Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

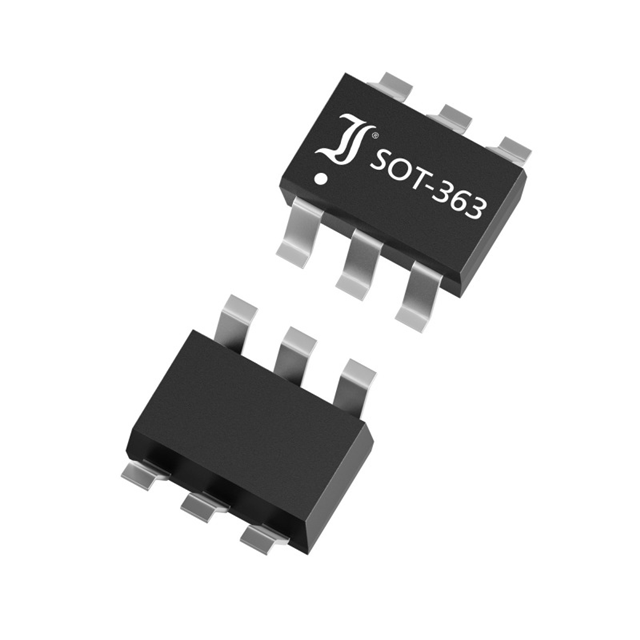

BCR22PN
DIGITAL TR SOT-363 60V 100MA
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- BCR22PN
BCR22PN Hakkında
BCR22PN, Diotec Semiconductor tarafından üretilen ön beslemeli dual transistör dizisidir. Tek bir SOT-363 paketinde 1 NPN ve 1 PNP transistör içerir. Her transistör 22kΩ base ve emitter-base dirençleri ile entegre edilerek, hızlı anahtarlama uygulamaları için hazır bileşen olarak tasarlanmıştır. 60V collector-emitter gerilimi, 100mA maksimum collector akımı ve 170MHz transition frekansı sayesinde dijital lojik devrelerinde, sinyal anahtarlamasında ve ses frekansı uygulamalarında kullanılır. 250mW maksimum güç dağılımı ile sınırlandırılmış olan bu bileşen, yüksek entegrasyonlu tasarımlar ve kompakt PCB düzenlemeleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 5mA, 5V |
| Frequency - Transition | 170MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 250mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SOT-363 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
